Quelles sont les technologies d’interconnexion haute densité dans la conception de PCB ?

May 15, 2024

Les technologies d'interconnexion haute densité incluent la microfabrication, la conception et le conditionnement multicouches, qui jouent un rôle clé dans la réalisation de composants électroniques plus petits et plus performants.

I. Circuits microminiatures : permettre des connexions haute densité entre les composants électroniques

La microfabrication est un élément important de la technologie d’interconnexion haute densité. Il fait référence aux PCB avec des largeurs de lignes et un espacement très petits, généralement au niveau du millimètre ou du micron. L'utilisation de lignes microfines permet des connexions plus étroites entre les composants électroniques, réduisant ainsi la taille et le volume de la carte.

En utilisant des techniques de microfabrication dans la conception de circuits imprimés, des configurations à plus haute densité peuvent être obtenues, augmentant ainsi l'intégration des composants électroniques et améliorant les performances et les fonctionnalités de la carte.

II. Conception multicouche : augmentation de la disposition des couches de signal et de masse

La conception multicouche fait référence à l'installation de plusieurs couches de signal, de terre et d'alimentation sur une carte PCB pour augmenter les méthodes de routage et de connexion des lignes. Grâce à une conception multicouche, des méthodes de configuration et de connexion de circuits plus complexes peuvent être réalisées pour améliorer la stabilité de la transmission du signal et la capacité anti-interférence. Dans le même temps, la conception multicouche peut également réduire les interférences croisées entre les lignes et optimiser la disposition et les performances du circuit imprimé.

III. Technologie d'encapsulation : disposition compacte et protection des composants

La technologie d'encapsulation fait référence aux composants électroniques encapsulés dans un boîtier spécifique pour obtenir une disposition compacte et une protection des composants. Les formes de package courantes incluent QFP, BGA, etc. Grâce à la technologie d'encapsulation, plusieurs composants peuvent être intégrés dans un boîtier, réduisant ainsi l'espacement entre les composants et améliorant l'intégration et les performances du circuit imprimé. Dans le même temps, la technologie d'encapsulation peut également protéger les composants de l'environnement externe et prolonger la durée de vie des composants.

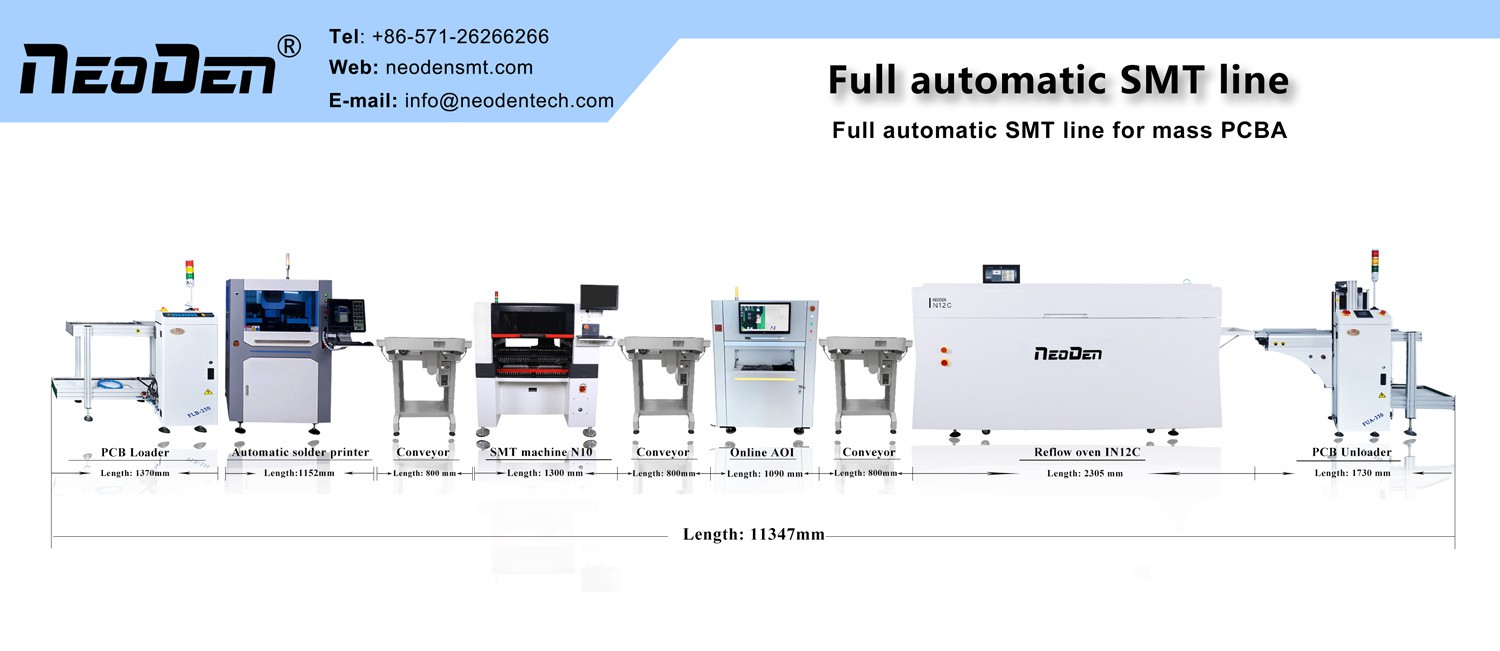

ND2N10AOIIN12C

Les caractéristiques deMachine de placement à montage en surface NeoDen10

Equipé d'une caméra double marque + d'une caméra volante double face de haute précision garantissant une vitesse et une précision élevées, une vitesse réelle jusqu'à 13,000 CPH. Utilisation de l'algorithme de calcul en temps réel sans paramètres virtuels pour le comptage de vitesse.

Le système de codeur linéaire magnétique surveille en temps réel la précision de la machine et permet à la machine de corriger automatiquement les paramètres d'erreur.

8 têtes indépendantes avec système de contrôle entièrement en boucle fermée prennent en charge simultanément tous les ramasseurs d'alimentation de 8 mm, vitesse jusqu'à 13,000 CPH.

Le capteur breveté, outre le PCB commun, peut également monter un PCB noir avec une grande précision.

Soulevez automatiquement le PCB, maintient le PCB au même niveau de surface pendant le placement, garantit une grande précision.
