Machine d'inspection de pâte à souder NeoDen ND S1

Pourquoi choisir la machine NeoDen S1 SPI ?

【Inspection de haute performance et de précision】

• Inspection-à grande vitesse :Le temps de traitement par image est inférieur à 0,7 seconde.
• Haute précision :La précision de détection de la hauteur est de 1 μm et à plusieurs reprises (volume, surface, hauteur) est inférieure à 1 μm@3sigma.
• Fonction complète :Il peut vérifier divers défauts de pâte à souder, notamment la surface, le volume, la hauteur, la forme, le décalage et le dépôt électrolytique continu d'étain.

【Logiciel puissant et -fonctionnement convivial】

• Prise en charge multi-langues :Le système prend en charge le changement de langue en chinois et en anglais.
• Programmation flexible :Il prend en charge la saisie Gerber et CAD, ainsi que la programmation hors ligne et manuelle.
• Données détaillées :La puissante fonction SPC prend en charge le SPC hors ligne et peut générer des rapports à tout moment. Les rapports peuvent être exportés vers Excel ou au format image (jpg, bmp).

【Système mécanique stable avec une large compatibilité】

• Transfert efficace :La vitesse de transfert peut atteindre 1 500 mm/s (MAX) et correspond à SMEMA.
• Forte compatibilité :Il prend en charge une large gamme de tailles de PCB, d'un minimum de 50 mm × 50 mm à un maximum de 500 mm × 460 mm, avec une plage d'épaisseur de 0,6 mm à 6 mm.
• Mouvement précis :La plateforme X/Y est entraînée par un système de servomoteur AC avec une précision de réglage inférieure à 1 μm.

Spécification

Système logiciel

Système d'exploitation : Windows 7 Intégral 64 bits

1) Système d'identification

Caractéristique : caméra raster 3D (le double est facultatif)

Interface de fonctionnement : programmation graphique, facile à utiliser, commutation du système chinois et anglais

Interface : image 2D ET et 3D TrueColor

MARQUE : Peut choisir 2 points de repère communs

2) Programme

Supporte Gerber, entrée CAO, programme hors ligne et manuel

3) CPS

SPC hors ligne : prise en charge

Rapport SPC : rapport à tout moment

Graphique de contrôle : volume, surface, hauteur, décalage

Exporter du contenu : Excel, image (jpg, bmp)

Nos prestations

1. Une bonne connaissance des différents marchés peut répondre à des exigences particulières.

2. Véritable fabricant avec notre propre usine située à Huzhou, en Chine.

3. Une solide équipe technique professionnelle veille à produire des produits de qualité supérieure.

4. Un système spécial de contrôle des coûts garantit le prix le plus avantageux.

5. Expérience riche dans le domaine SMT.

À propos de nous

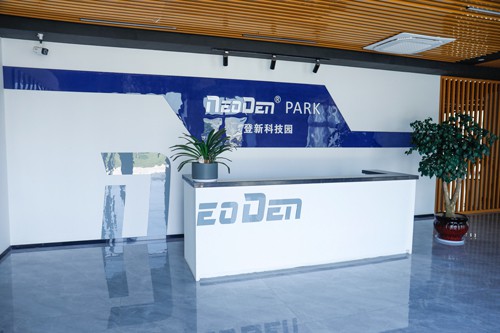

Zhejiang NeoDen Technology Co., Ltd.fabrique et exporte diverses petites machines de sélection et de placement depuis 2010. Tirant parti de notre propre R&D expérimentée et d'une production bien formée, NeoDen gagne une grande réputation auprès des clients du monde entier.

Avec une présence mondiale dans plus de 130 pays, les excellentes performances, la haute précision et la fiabilité des machines NeoDen PNP les rendent parfaites pour la R&D, le prototypage professionnel et la production de petits et moyens lots. Nous fournissons une solution professionnelle d’équipement SMT unique.

Si vous en avez besoin, n'hésitez pas à contacter uf pour plus d'informations.

FAQ

T1. Qu'est-ce qu'une machine SPI et à quoi sert-elle ?
Systèmes automatisés utilisant des caméras (2D/3D) pour mesurer le volume, la surface, la hauteur, l'alignement et les défauts de pâte à souder sur les PCB avant le placement des composants.

Q2. Pourquoi le SPI est-il nécessaire ? Ne pouvons-nous pas simplement compter sur AOI ?
Détecte les défauts dès le début (impression sur pâte), évitant ainsi des retouches coûteuses ultérieurement.

AOI inspecte les composants placés/les joints soudés après refusion.

SPI prévient les défauts détectés par AOI.

Q3. Quels défauts SPI peut-il détecter ?
Pâte insuffisante/excédentaire, pontage, désalignement (décalage), pâte asymétrique, ramassage, pâte manquante, contamination du tampon, colmatage de l'ouverture, variations de hauteur.

Q4. Quelle est la différence entre le SPI 2D et le SPI 3D ? Quel est le meilleur ?
La 2D mesure la zone/l'alignement ; La 3D mesure avec précision le volume, la hauteur et la forme.

La 3D est la norme industrielle pour les lignes SMT modernes en raison de la mesure du volume critique.

Q5. Quels sont les principaux avantages de l’utilisation de SPI ?
Réduction des défauts/rebuts/reprises, rendement du premier passage amélioré, coût global réduit, données d'optimisation des processus, retour d'information de l'imprimante, capacité SPC.
