Machine de sélection et de placement à grande vitesse pour composants CMS
NeoDen7 a été abandonné. Vous recherchez une mise à niveau ?
Découvrez le NeoDen9- une alternative plus puissante et supérieure qui constitue le choix idéal pour vos besoins.
Fonctionnalité
1. Système de vision de vol intégré
2. 6 Prise de tête simultanée-tête
3. Tarifs de placement jusqu'à 14 000 cph
4. Jusqu'à 64 chargeurs de bande (tous en 8 mm)
5. Place avec précision une large gamme de composants, notamment 0402, LED, BGA, QFP au pas de 0,4 mm, connecteurs SMT et bien d'autres.
6. Panasonic servo entraîné
Paramètres techniques
|
Dimension maximale de la carte |
630*300mm(1200mm en option) |
|
Nombre de têtes |
Tête de placement : 1 Buse:6 |
|
Capacité maximale du chargeur de bande |
64 (chargeur 8 mm ou 12 mm) |
|
Taille du chargeur de bobine de bande applicable |
8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm, 56 mm |
|
Vitesse de placement moyenne |
13 500CPH |
|
Numéro de vision |
8 (1 caméra de référence, 6 caméras volantes, 1 caméra IC) |
|
Gamme de composants |
Les plus petits composants : 0402, TQFP, QFN, BGA et autres composants conventionnels |
|
Numéro d'alimentation |
Chargeur de bande : 64 |
|
Résolution |
Axe X/Y : 0,01 mm, axe Z : 0,1 mm |
|
Rotation |
±180 degrés (360 degrés) |
|
Précision du placement |
0,01 mm |
|
Alimentation |
AC220V/110V |
|
Pouvoir |
500W |
|
Taille de la machine |
1420*1220*1665mm |
|
Source d'air |
Au-dessus de 0,6MP |
Emballage:Sans-fumigation Caisse en bois
Livraison:DHL/FEDEX/UPS/EMS/par mer/par air ou désigné par le client.
Paiement:100% T/T avant expédition.
À propos de nous

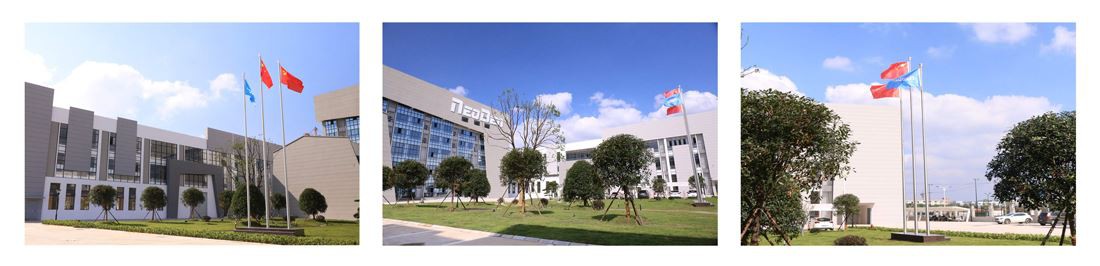

Usine
Zhejiang Neoden Technology est un fournisseur professionnel avec 10 ans d'expérience et fournit des solutions SMT uniques-aux clients. Les produits clés sont les machines Pick&Place, le four de refusion et l'imprimante à souder. Actuellement, nous avons vendu 10000+ ensembles de machines et exporté vers 130+ pays dans le monde, et nous avons bâti une bonne réputation sur le marché.
Attestation
Exposition
Technologie de montage en surface-à propos de (SMT : impression+monteur de puces+four de refusion)
La technologie de montage en surface (SMT : impression + monteur de puces + four de refusion) est une méthode de construction de circuits électroniques dans laquelle les composants sont montés directement sur la surface des cartes de circuits imprimés (PCB). Un appareil électronique ainsi fabriqué est appelé un appareil à montage en surface - (SMD).
Dans l'industrie, elle a largement remplacé la méthode de construction-de la technologie des trous traversants consistant à installer des composants avec des fils conducteurs dans les trous du circuit imprimé. Les deux technologies peuvent être utilisées sur la même carte pour des composants non adaptés au montage en surface, tels que les transformateurs et les semi-conducteurs de puissance à dissipateur thermique.
Un composant SMT (impression + monteur de puces + four de refusion) est généralement plus petit que son homologue à trou traversant - car il a soit des fils plus petits, soit aucun fil du tout. Il peut avoir des broches ou des fils courts de différents styles, des contacts plats, une matrice de billes de soudure (BGA) ou des terminaisons sur le corps du composant.
Nos produits clés sont une machine pick&place, un four de refusion et une imprimante à souder, qui pourraient assembler une ligne SMT pour la production de PCB/LED. Nous sommes bien placés pour vous fournir non seulement des machines de haute-qualité, mais également un excellent-service après-vente.
Nos différentes lignes smt sont de bons choix pour :
A : Prototype rapide et précis
B : Production SMT petite à moyenne
C : Production de masse SMT
