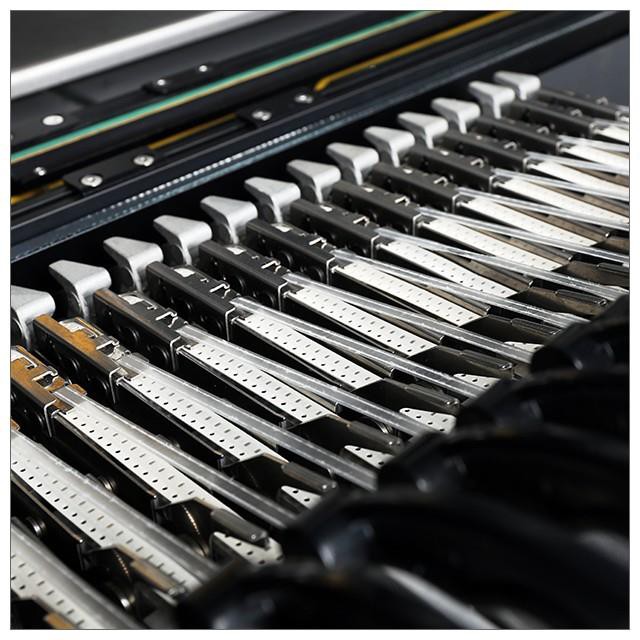

Machine de sélection et de placement pour les travaux d'assemblage de circuits imprimés
La machine P&P est un appareil de haute-précision qui nécessite un environnement de travail propre avec une température et une humidité constantes, il est donc nécessaire d'avoir un entretien de routine.
Les plus petits composants : 0402, TQFP, QFN, BGA et autres composants conventionnels
Numéro d'alimentation
Chargeur de bande : 64
Résolution
Axe X/Y : 0,01 mm, axe Z : 0,1 mm
Rotation
±180 degrés (360 degrés)
Précision du placement
0,01 mm
Alimentation
AC220V/110V
Pouvoir
500W
Taille de la machine
1420*1220*1665mm
Source d'air
Au-dessus de 0,6MP
NeoDen fournit unsolutions complètes de chaîne d'assemblage CMS, y compris le four de refusion SMT, la machine à souder à la vague, la machine de transfert, l'imprimante de pâte à souder, le chargeur de PCB, le déchargeur de PCB, le monteur de puces, la machine SMT AOI, la machine SMT SPI, la machine à rayons SMT X-, l'équipement de chaîne d'assemblage SMT, l'équipement de production de PCB, les pièces de rechange smt, etc. tout type de machines SMT dont vous pourriez avoir besoin, veuillez nous contacter pour plus d'informations :
②Environnement intérieur : Air pur sans air agrégé.
③Pas d'encombrement dans la zone de placement et gardez les rails propres.
④Pas de taches sur les appareils photo et garde l'objectif propre.
⑤Aucun obstacle autour des buses de tête
⑥Vérifier si les buses sont sales, déformées ; Si tel est le cas, veuillez nettoyer ou changer la buse.
⑦Vérifier si les mangeoires sont correctement installées dans les piles et confirmer qu'il n'y a pas d'encombrement sur la pile.
⑧Vérification de la connexion du connecteur d'air et du tuyau d'air
⑨Vérification de la pression atmosphérique.
Les éléments sont vérifiés après la mise sous tension
①Vérifier si le moniteur s'affiche normalement après le démarrage du système.
②Vérifier si le bouton d'urgence peut fonctionner normalement ou non.
③Vérifier si la tête de placement peut revenir à l'origine.
④Vérifier s'il y a un bruit anormal lors du mouvement de la tête de placement.
⑤Vérification de la pression de vide de toutes les buses.
⑥Vérifier si le PCB se déplace doucement ou non sur les rails ; Capteur fonctionnel ou non.
⑦Vérifier si le tableau a été bien fixé par barre magnétique et broches.
Inspection mensuelle
Articles
Inspection détaillée
Axe X/Y
Assurez-vous qu'il n'y a pas de bruit anormal lors du déplacement de la tête de placement.
Moteur X/Y
Assurez-vous que les moteurs X/Y ne surchauffent pas.
Ajutage
Vérifier si toutes les buses sont en bon état sans courbure et si la surface de la buse est horizontale
Tuyau d'air
En vérifiant la connexion entre le tuyau d'air et la machine, assurez-vous que le tuyau est en bon état sans usure ni fuite d'air.
Moteur pas à pas
Vérifier s'il y a des saletés sur le moteur pas à pas, la courroie synchrone, la roue synchrone. Assurez-vous que le moteur de l'axe Z- peut monter, descendre et tourner en douceur.
Moteur de l'axe Z-
Vérifier si la tête de placement peut monter et descendre en douceur. Utilisez votre doigt pour pousser la buse pour vérifier si elle bouge facilement. Laissez chaque buse monter et descendre au-delà de la plage normale.
Pression du vide
Vérification de la pression de vide de la buse. En cas d'anomalie, veuillez nettoyer les buses.
Pression positive
Vérifier si la pression positive est normale.
Axe optique
Vérifier s'il est couvert au crépuscule. Veuillez le garder propre et lubrifié
Bouton de fonctionnement
Vérifier chaque bouton pour vous assurer qu'il fonctionne bien-
Connecteur
Vérifiez si le tuyau d'air et le connecteur d'air sont bien-connectés.
Bloc de serrage PCB
vérifier leur motif d'usure
Technologie LED
Efficacité:L'efficacité est une mesure utilisée pour comparer le rendement lumineux à la consommation d'énergie, mesurée en lumens par watt. Les LED consomment 50 à 90 % d'énergie en moins pour produire la même quantité de lumière que les sources lumineuses traditionnelles, ce qui entraîne des économies.
Durabilité:Les LED, étant des composants à semi-conducteurs, diffèrent des ampoules à incandescence et fluorescentes car elles ne contiennent ni tubes ni filaments ; ils sont beaucoup moins sujets aux dommages dus aux chocs externes.
Longue durée de vie :Les composants électroniques des luminaires LED ont une durée de vie moyenne de 50 000 heures, bien plus longue que les sources lumineuses traditionnelles. Une longue durée de vie signifie des coûts de maintenance et de remplacement bien inférieurs lorsque l'on compare les lampes LED aux sources lumineuses traditionnelles.
Environnemental :Les lampes LED ne contiennent ni mercure ni chlorofluorocarbures (CFC), durent plus longtemps, produisent moins de déchets et sont fabriquées à partir de matériaux entièrement recyclables. Même les luminaires et les boîtiers en aluminium peuvent être fabriqués à partir de matériaux recyclés post-industriels.
Productivité:Des études récentes ont montré des gains de productivité significatifs après le remplacement des sources lumineuses traditionnelles par la technologie LED.
