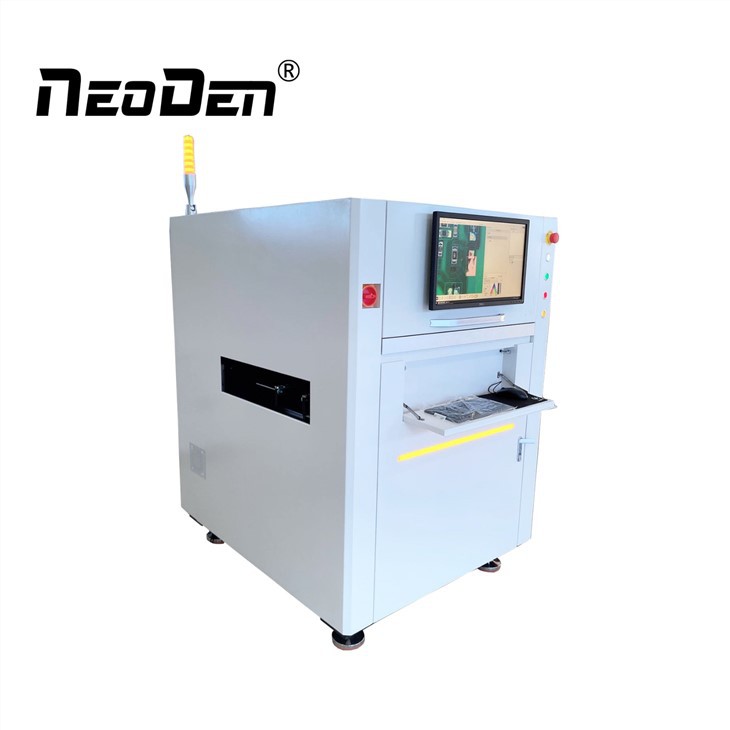

Machine d'inspection optique

Caractéristiques de la machine

Augmentation de la vitesse de la caméra numérique à exposition globale couleur HD de 30 %.
Objectif télécentrique à haute profondeur de champ, qui peut mesurer les joints de soudure sur le côté des composants de haute qualité.
Prend en charge la détection des stations avant, arrière et dip SMT.
Prise en charge de l'inspection des composants emballés 0201 et 01005.
Importation de données CAO, bibliothèque de composants de liaison automatique, sélection automatique des couleurs.
Véritable programmation hors ligne non-stop et mise à jour du programme.
Docking de données MES pour réaliser une usine intelligente.
Prend en charge la gestion centralisée multiligne et le service à distance.

Spécification

Nom du produit	Machine d'inspection optique	Espacement max. en bas	50 mm
Modèle	ALE-D (voie double)	Écart max. supérieur	35 mm
Épaisseur du PCB	0.6mm~6mm	Vitesse de déplacement	1500 mm/s (max.)
Taille maximale du circuit imprimé (X x Y)	Voie double : 510 mm x 330 mm, Voie unique : 510 mm x 600 mm	Hauteur de transmission depuis le sol	900±30mm
Taille minimale du circuit imprimé (Y x X)	50 mm x 50 mm	Méthode de transmission	Voie à une étape
Méthode de serrage du PCB	Serrage du substrat par verrouillage des bords	Poids	850 kg

Détails

Caméra à exposition globale + objectif télécentrique

Caméra numérique à exposition globale couleur HD

Objectif télécentrique à grande profondeur de champ

Compensation de flexion de planche

Lorsque la carte est chauffée de manière inégale, cela entraîne un certain degré de déformation de la carte. Les coordonnées CAO et la position de la carte après son passage dans le four ne peuvent pas correspondre avec précision. Une fois le pliage de la plaque compensé, les coordonnées et les positions correspondantes des composants sont exactes.

Compatible avec différentes formes de coussinets

L'algorithme de soudage à la vague prend en charge différentes formes de pads, le positionnement est plus précis.

Notre service

1. Une bonne connaissance des différents marchés peut répondre à des exigences particulières.

2. Véritable fabricant avec notre propre usine située à Huzhou, en Chine.

3. Une solide équipe technique professionnelle garantit la production de produits de qualité supérieure.

4. Un système spécial de contrôle des coûts garantit de fournir le prix le plus avantageux.

5. Riche expérience dans le domaine SMT.

Si vous avez besoin, n'hésitez pas à nous contacter pour plus d'informations.

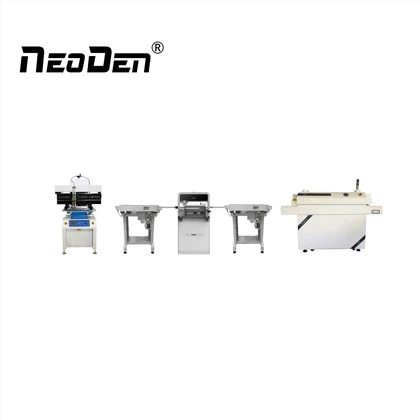

Fournir une ligne de production d'assemblage SMT à guichet unique

ND2+N9+AOI+T12L

FAQ

Q1: Comment puis-je acheter une machine chez vous ?

A : (1) Consultez-nous en ligne ou par e-mail.

(2) Négocier et confirmer le prix final, l'expédition, le mode de paiement et les autres conditions.

(3) Vous envoyer la facture d'exécution et confirmer votre commande.

(4) Effectuez le paiement selon la méthode indiquée sur la facture pro forma.

(5) Nous préparons votre commande en fonction de la facture pro forma après confirmation de votre paiement intégral. Et contrôle qualité à 100% avant expédition.

(6) Envoyez votre commande par express, par avion ou par mer.

Q2: Quantité minimale de commande ?

A : 1 jeu de machines, les commandes mixtes sont également les bienvenues.

Q3: Qu'en est-il du délai de production en série ?

R : Honnêtement, cela dépend de la quantité commandée et de la saison à laquelle vous passez la commande.

Toujours 15-30 jours en fonction de la commande générale.
