Commencer avec des schémas
Avant de commencer à dessiner des fils et des éléments, vous devez savoir quel circuit vous souhaitez construire. Vous devez donc rechercher ou concevoir des schémas pour votre circuit. Et vous avez besoin d'un logiciel de conception de circuits imprimés . Ensuite, vous êtes prêt à commencer le processus.
Commencez par dessiner votre diagramme schématique dans le logiciel que vous avez choisi.
Processus de conception de PCB
Préparer la mise en page

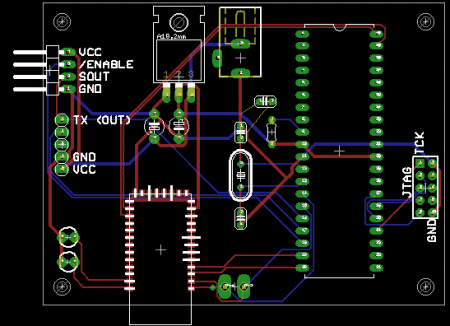

Il est maintenant temps de dessiner le tableau. Vous devez transférer votre schéma de principe dans un dessin de votre carte de circuit imprimé.
Dessin PCB est une oeuvre d'art. Prenez votre temps et assurez-vous que cela a l'air bien. Suivez les directives de conception pour dessiner les cartes de circuit imprimé.
La plupart des logiciels PCB auront des outils qui vous aideront à tirer votre tableau du schéma. Je ne peux pas tous les couvrir, mais j'ai écrit un tutoriel sur la conception de circuits imprimés pour Eagle afin de vous aider à apprendre.
Choses à penser
Voulez-vous mettre le circuit imprimé dans une boîte? N'oubliez pas que les composants de grande taille peuvent nécessiter d'être posés à plat. Avec un dessin de vos composants placé sur votre carte, imprimez-le sur une feuille de papier. Utilisez cette version papier de votre carte pour vérifier si elle s’adapte bien à la boîte et à vos connecteurs.
Obtenir votre PCB fabriqué
Lorsque vous avez terminé de dessiner votre planche, il est temps de préparer votre circuit imprimé pour la fabrication .
Cela signifie essentiellement que vous devez rechercher des erreurs sur votre tableau et convertir sa structure en fichiers Gerber . Ensuite, choisissez un fabricant de PCB pas cher et faites fabriquer votre carte.
