Présentation du soudage à la vague NeoDen ND250

La machine à souder à double vague entièrement automatique NeoDen ND250 est un appareil compact conçu spécifiquement pour les chaînes d'assemblage CMS. Il complète efficacement le flux de processus entièrement automatisé pour les PCB, du revêtement et du préchauffage au soudage et au refroidissement. Centré autour d'un automate, il utilise une interface conviviale et un contrôle modulaire, garantissant des niveaux d'automatisation et une fiabilité élevés. Le ND250 intègre plusieurs systèmes de protection de sécurité et prend en charge les modes de fonctionnement standard et économique. Il garantit la qualité du brasage tout en minimisant l’oxydation de la soudure, ce qui en fait le choix idéal pour améliorer l’efficacité de la production et la qualité du brasage.

Caractéristiques du NeoDen ND250

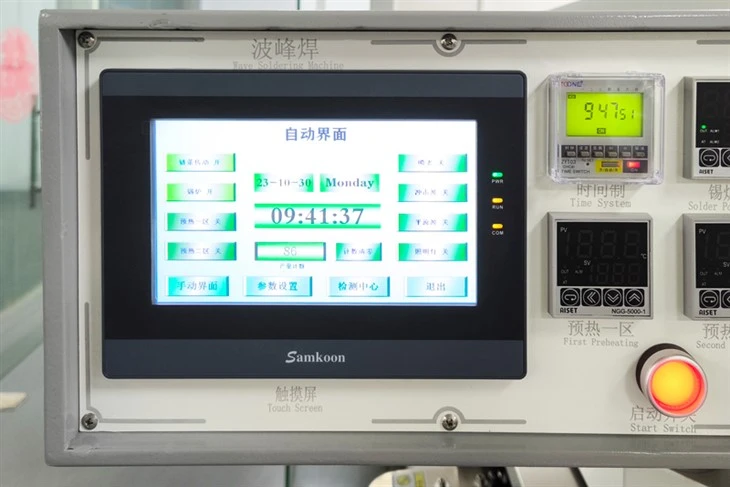

【Processus entièrement automatisé et haute fiabilité】Le ND250 termine automatiquement l'ensemble du processus de PCB -fluxing, préchauffage, brasage et refroidissement- piloté par le contrôle central PLC pour une automatisation et une fiabilité élevées.

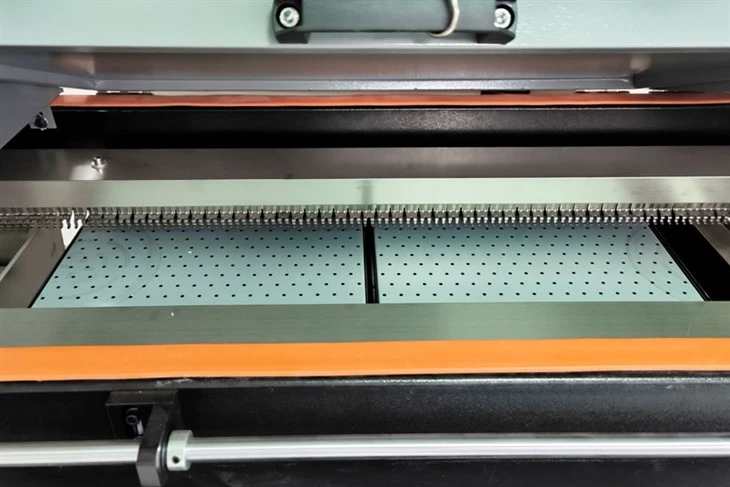

【Contrôle précis de la température et soudure stable】Les systèmes de préchauffage et de soudage utilisent le mode de contrôle PID pour une précision de température élevée, garantissant une qualité de soudage constante. Les éléments chauffants du pot de soudure utilisent des tubes noirs frittés à haute température, offrant une répartition uniforme de la chaleur et une durée de vie prolongée.

【Pulvérisation de flux intelligente】Le système de pulvérisation de flux dispose d'un nettoyage automatique pour un entretien simplifié. La couverture de pulvérisation s'ajuste automatiquement à la taille du PCB, éliminant ainsi le positionnement manuel du capteur. Le flux reste isolé du contact extérieur, empêchant la volatilisation et la contamination.

【Efficacité énergétique et assurance de sécurité】L'équipement dispose d'un mode économique pour minimiser l'oxydation de la soudure. La sécurité est assurée par des alarmes sonores/visuelles de surchauffe, un arrêt d'urgence et une protection contre les surcharges pour tous les moteurs.

【Fonctionnement flexible et entretien facile】La conception globale rationnelle de la structure simplifie l’exploitation et la maintenance. La vitesse du convoyeur et les hauteurs d'onde doubles offrent un contrôle indépendant et continu de la vitesse à fréquence variable, s'adaptant aux diverses exigences de soudage des PCB.

Spécification

Nom du produit	Machine à souder à la vague	Zones de préchauffage	Température ambiante-180 degrés
Vague	Double vague	Température de soudure	Température ambiante-300 degrés
Capacité du réservoir d'étain	200KG	Taille de la machine	180012001500mm
Préchauffage	800 mm (2 sections)	Taille de l'emballage	260012001600mm
Hauteur des vagues	12mm	Vitesse de transfert	0-1,2 m/min
Hauteur du convoyeur PCB	750 ± 20 mm	Source d'air	4-7 kg/cm²12,5 L/minute
