Caractéristiques des machines

1. La vitesse de l'appareil photo numérique à exposition globale couleur HD augmente de 30 %.

2. Lentille télécentrique à haute profondeur de champ, qui peut mesurer les joints de soudure sur le côté des composants élevés.

3. Prend en charge la détection des stations avant, arrière et dip smt.

4. Prise en charge de l'inspection des composants emballés 0201 et 01005.

5. Importation de données CAO, bibliothèque de composants de liaison automatique, sélection automatique des couleurs.

6. Véritable programmation hors ligne et mise à jour du programme non-stop.

7. Station d'accueil des données MES pour réaliser une usine intelligente.

8. Prise en charge de la gestion centralisée multi-ligne et du service à distance.

Spécification

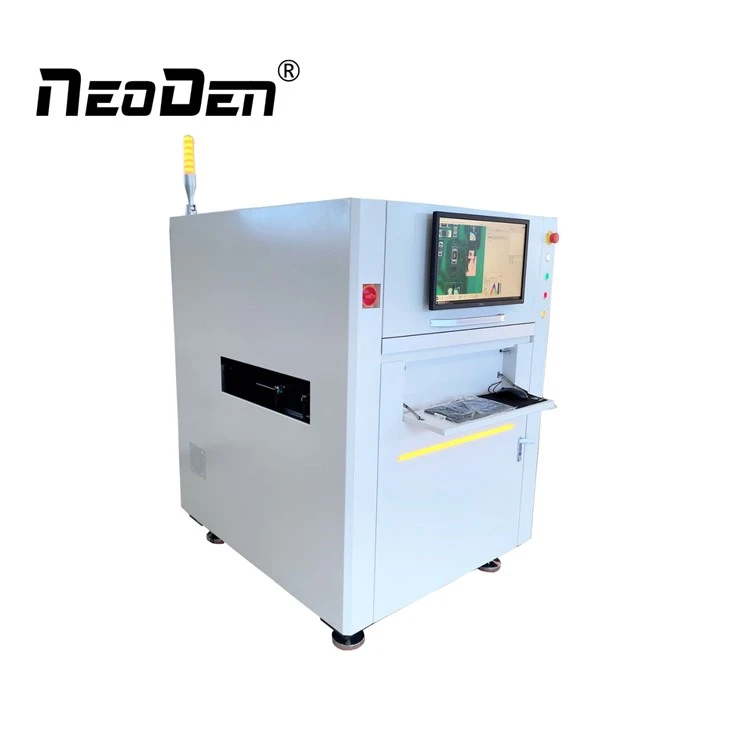

Nom du produit	Machine AOI en ligne	Max. Écart supérieur	35mm
Modèle	ALE-D (double voie)	Vitesse de déplacement	1500 mm/s (maximum)
Épaisseur du PCB	0,6 mm ~ 6 mm	Hauteur de transmission depuis le sol	900 ± 30 mm
Max. Taille du PCB (X x Y)	Double voie : 510 mm x 330 mm Voie unique : 510 mm x 600 mm	Méthode de transmission	Voie à une étape
Min. Taille du PCB (Y x X)	50 mm x 50 mm	Méthode de serrage du PCB	Serrage du substrat avec verrouillage des bords
Max. Écart inférieur	50mm	Poids	850Kg

Détails

Caméra à exposition globale + objectif télécentrique

La vitesse de l'appareil photo numérique à exposition globale couleur HD augmente de 30 %.

Objectif télécentrique à haute profondeur de champ, capable de mesurer les joints de soudure sur le côté des composants de grande taille.

Compensation de flexion des planches

Lorsque la planche est chauffée de manière inégale, cela entraîne un certain degré de déformation de la planche.

Les coordonnées CAO et la position de la planche après passage dans le four ne peuvent pas être adaptées avec précision.

Une fois la flexion de la plaque compensée, les coordonnées et les positions correspondantes des composants sont précises.

Compatible avec différentes formes de coussinets

L'algorithme de soudage à la vague prend en charge différentes formes de tampons, le positionnement est plus précis.

Si vous en avez besoin, n'hésitez pas à nous contacter pour plus d'informations.

Fournir-une chaîne de production d'assemblage SMT unique

full auto SMT production line
