Pourquoi utiliser un convoyeur tampon SMT ?

Les différences dans les temps de cycle des machines créent souvent des goulots d'étranglement dans les chaînes d'assemblage SMT. Un convoyeur tampon agit comme une station de stockage temporaire entre les processus, permettant aux équipements en amont et en aval de fonctionner plus efficacement.

Les applications typiques incluent :

Équilibrage de lignes entre machines avec des vitesses de traitement différentes.
Refroidissement après-refusion et maintien temporaire de la carte.
Optimisation de la production lors des pauses ou ralentissements en aval.
Gestion flexible de la production FIFO et LIFO.
Tri des cartes OK/NG après SPI ou AOI inspection.

Spécification

Système de contrôle	Automate + écran tactile	Dimensions	500 × 1160 × 1700 mm
Taille du PCB	50 × 50 mm – 450 × 330 mm	Épaisseur du PCB	0,6 à 3,0 mm
Temps de cycle	Environ 8 s	Alimentation	110 V/220 V, 50/60 Hz
Nombre de cartes de stockage	20 pièces	Pression atmosphérique	0,4 à 0,6 MPa
Consommation d'air	Max. 10 L/min	Hauteur du convoyeur	900 ± 30 mm
Direction du convoyeur	L-R ou R-L (facultatif)	Pas	10, 20, 30, 40 mm
Poids brut	200 kg	Taille de l'emballage	700 × 1360 × 1900 mm

Principales caractéristiques du tampon NeoDen SMT

PCB Buffer

1. Structure élévatrice à double vis à billes

NeoDen Buffer adopte une structure à double vis à billes pour le mouvement vertical. Cette conception permet un fonctionnement stable en montée et en descente tout en permettant le stockage et le transfert automatiques des PCB entre différents niveaux.

PCB Buffer

2. PLC + système de contrôle à écran tactile

Le NeoDen SMT Buffer utilise un système de contrôle PLC et écran tactile pour une utilisation facile et des réglages de paramètres pratiques, permettant aux opérateurs de gérer efficacement l'équipement.

3. Plusieurs modes de fonctionnement

Une machine intègre plusieurs modes de flux de production :

FIFO (Premier-Entré-Premier-Sortie)
LIFO (Dernier-Dernier entré-Premier-Sortie)
Mode Passer-
Mode de tri NG/OK

Ces fonctions offrent une plus grande flexibilité pour différentes exigences de production et arrangements de processus.

4. NG, OK et No-Identification de l'état de la carte

Le système peut identifier trois états de fonctionnement :

Carte NG
Bon tableau
Pas de planche

Lorsqu'il est connecté à des équipements d'inspection tels que les systèmes SPI ou AOI, le tampon peut prendre en charge la gestion et le tri automatiques du flux de cartes.

5. Compatibilité standard des interfaces SMEMA

NeoDen Buffer est compatible avec la norme d'interface SMEMA, permettant l'intégration avec les équipements SMT en amont et en aval pour les lignes de production automatisées.

Si vous en avez besoin, n'hésitez pas à nous contacter pour plus d'informations.

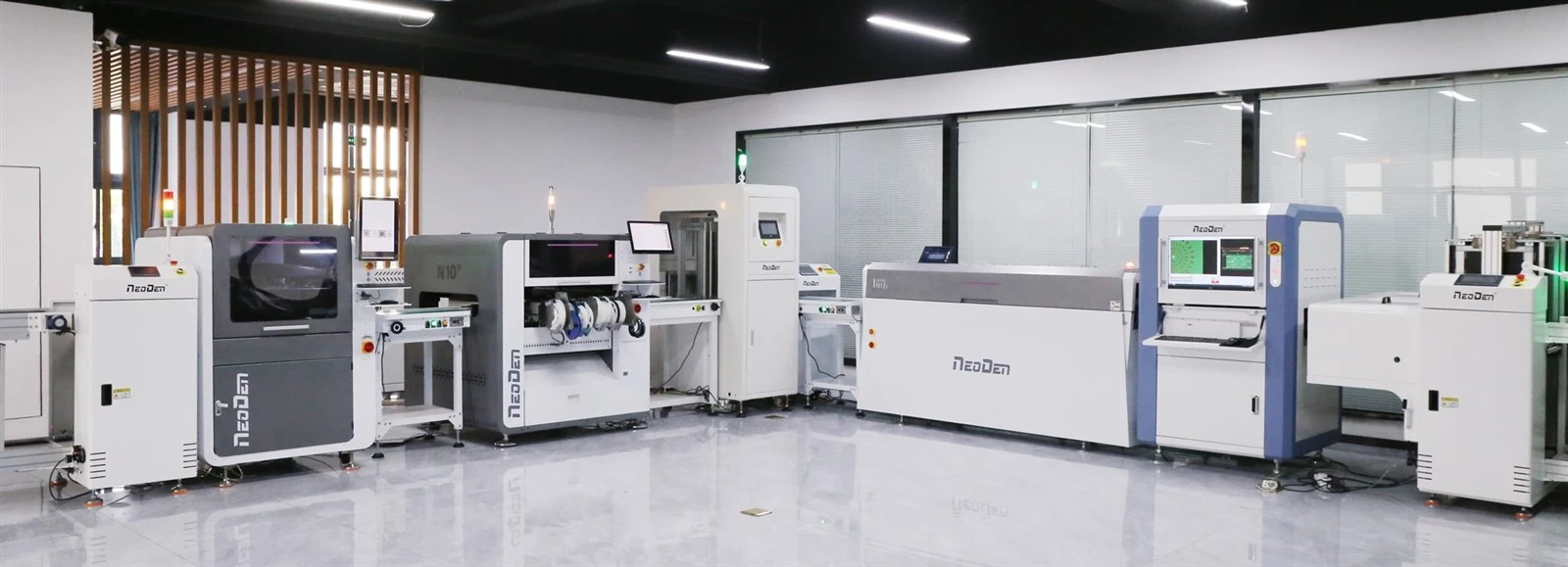

Fournir une-ligne de production d'assemblage SMT unique

SMT-line

À propos de NeoDen

Usine

attestation

neoden certification

exposition

Si vous en avez besoin, n'hésitez pas à nous contacter pour plus d'informations.

FAQ

T1. Le tampon peut-il fonctionner avec les machines d'inspection SPI et AOI ?

R. Oui. Le tampon peut prendre en charge le tri des cartes après des machines d'inspection telles que SPI et AOI.

Il peut identifier trois états : carte NG, carte OK et aucune carte.

Q2. Combien de planches la machine peut-elle stocker ?

R. Le tampon NeoDen SMT peut stocker jusqu'à 20 PCB, ce qui le rend adapté aux applications de mise en mémoire tampon temporaire et de refroidissement post-refusion.

Q3. Quelles tailles de PCB sont prises en charge ?

A. La machine prend en charge des tailles de PCB allant de 50 × 50 mm à 450 × 330 mm, avec une épaisseur de PCB allant de 0,6 mm à 3,0 mm.

Q4. Quel système de contrôle la machine utilise-t-elle ?

A. Le NeoDen SMT Buffer utilise un système de contrôle PLC + écran tactile, offrant une utilisation simple et une configuration facile des paramètres.
