Machine AOI en ligne NeoDen ND800

• Impression au pochoir :Indisponibilité de la soudure, soudure insuffisante ou excessive, mauvais alignement de la soudure, pontage, taches, rayures, etc.
• Défaut de composant :composant manquant ou excessif, désalignement, inégal, bordure, montage opposé, composant incorrect ou défectueux, etc.
• TREMPER:Pièces manquantes, pièces endommagées, décalage, biais, inversion, etc.
• Défaut de soudure :Soudure excessive ou manquante, soudure vide, pontage, bille de soudure, IC NG, tache de cuivre, etc.

Caractéristiques de la machine AOI

Appareil photo numérique haute vitesse couleur 1. 5 millions de pixels- (16/20 millions de pixels en option), garantit une efficacité élevée, une haute qualité et une grande stabilité de la prise de vue d'image, restaure l'effet d'image réel et naturel.

2. Système d'exploitation Windows 7 x64, vitesse de traitement des données élevée.

3. Traitement matériel indépendant du GPU, tandis que le processeur traite le calcul non-image, de manière à équilibrer l'efficacité du système informatique.

4. Des milliers de ventes, une configuration avancée et améliorée et une innovation technologique continue basée sur les produits AOI de la série 6, une stabilité et une efficacité élevées.

5. Objectif télécentrique en option avec haute résolution, conception de lumière parallèle unique, les composants PCBA inclinés ou hauts peuvent être affichés distinctement.

6. Programmation intelligente et rapide, algorithme intelligent, pas besoin d'intervention manuelle, facile à apprendre, taux de détection élevé, faible taux d'erreur.

Spécifications de la machine ND800 AOI

Nom du produit	Machine d'inspection NeoDen ND800 AOI	Hauteur du PCB depuis le sol	900 ± 20 mm
Modèle	ND800	Dimension de la machine	L980 * L980 * H1620 mm
Épaisseur du PCB	0,3 mm ~ 5 mm	Précision du positionnement XY	Inférieur ou égal à 8um
Max. Taille du PCB (X x Y)	400 mm x 360 mm	Pouvoir	AC220V, 50/60Hz, 1,5KW
Min. Taille du PCB (Y x X)	50 mm x 50 mm	Poids	550Kg
Vitesse de déplacement	830 mm/s (maximum)



Détails





Si vous en avez besoin, n'hésitez pas à nous contacter pour plus d'informations.

Contrôle de qualité

Nous avons une personne de contrôle qualité qui reste sur les lignes de production pour effectuer l'inspection.

Tous les produits doivent avoir été inspectés avant la livraison.

Nous effectuons une inspection en ligne et une inspection finale.

1. Toutes les matières premières sont vérifiées une fois arrivées dans notre usine.

2. Toutes les pièces, logos et tous les détails vérifiés pendant la production.

3. Tous les détails d'emballage vérifiés pendant la production.

4. Toute la qualité de la production et l'emballage sont vérifiés lors de l'inspection finale une fois terminé.

Cas client de la machine neoDen SMT AOI

l'Iran | Fabricant de systèmes de sécurité incendie

✓ Ligne SMT clé en main vérifiée

Production complète-d'alarme incendie automatique et d'électronique de sécurité

Flux complet de la ligne de production SMT :

Chargeur de PCB ➔ Imprimante automatique NeoDen ND1 ➔ NeoDen N10P Choisir et placer ➔ Four de refusion NeoDen T12L ➔ Inspection AOI NeoDen ND800 ➔ Déchargeur de PCB

Lire l’étude de cas complète sur l’Iran

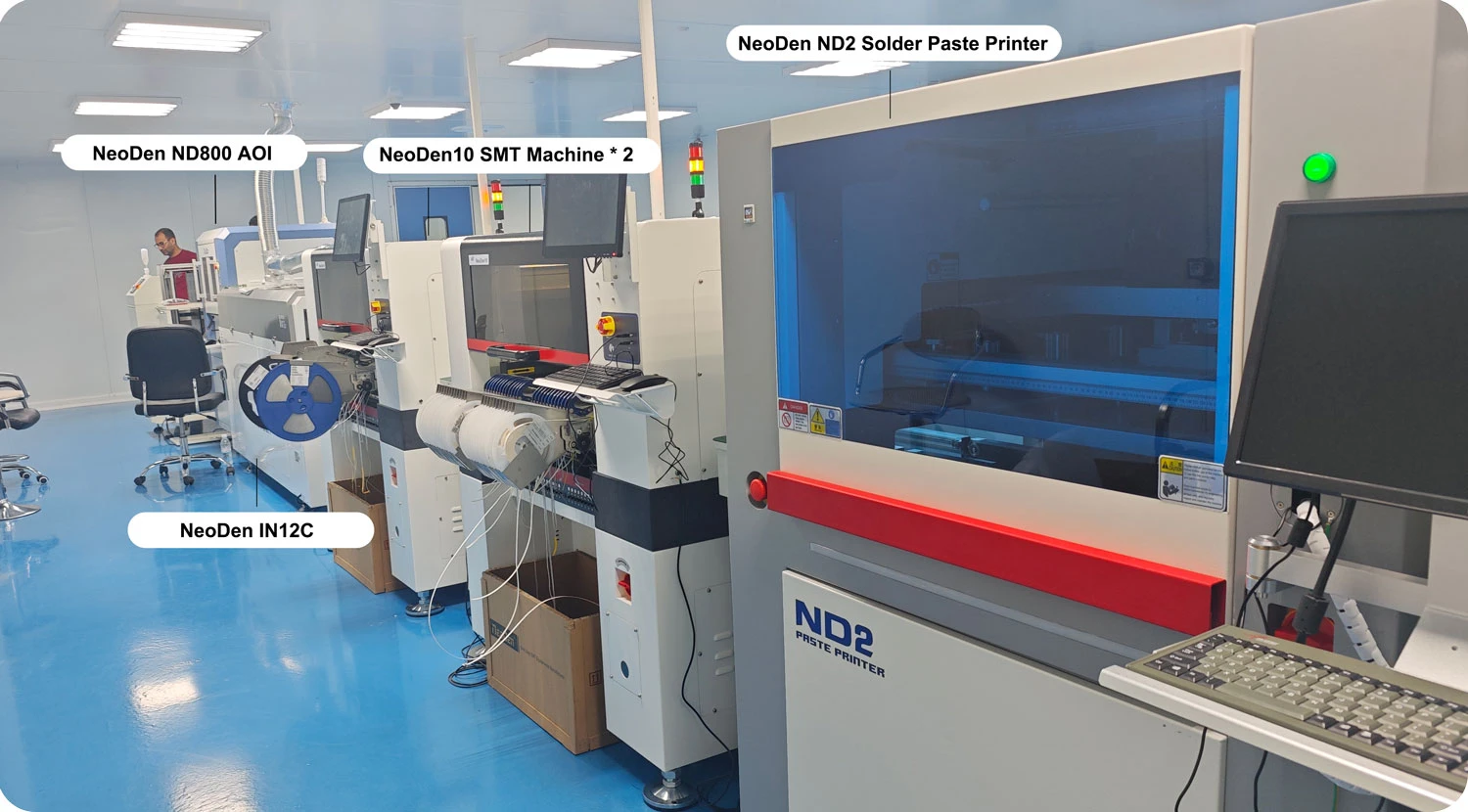

🇩🇿 Algérie | Décodeur TV-Fabricant de décodeurs et d'électronique audio

✓ Ligne SMT à haut volume-vérifiée

Assemblage de masse de boîtiers d'électronique grand public et de télévision

Flux complet de la ligne de production SMT :

Chargeur automatique de PCB ➔ Imprimante automatique NeoDen ND2 ➔ NeoDen10 Pick & Place × 2 ➔ Four de refusion NeoDen IN12C ➔ Inspection AOI NeoDen ND800 ➔ Déchargeur automatique de PCB

Lire l'étude de cas complète sur l'Algérie

À propos de NeoDen SMT



usine



Zhejiang NeoDen Technology Co., Ltd.fabrique et exporte diverses solutions SMT depuis 2010. Tirant parti de notre propre R&D expérimentée et de notre production bien formée, NeoDen gagne une grande réputation auprès des clients du monde entier.

Dans notre écosystème mondial, nous collaborons avec nos meilleurs partenaires pour fournir un service de vente plus concluant, un support technique hautement professionnel et efficace.

Nous pensons que des personnes et des partenaires formidables font de NeoDen une grande entreprise et que notre engagement en faveur de l'innovation, de la diversité et de la durabilité garantit que l'automatisation SMT est accessible à tous les amateurs, partout dans le monde.





exposition





attestation





Si vous en avez besoin, n'hésitez pas à nous contacter pour plus d'informations.

T1. Comment puis-je créer une ligne SMT avec la machine ND800 SMT AOI ?
A. Méthode de communication : connexion SMEMA standard.

Q2. Est-ce qu'il prend en charge la fonction de maintenance ?
A. Configuration facultative : station de maintenance, système de programmation hors ligne, servo SPC, système de codes à barres, etc.

Veuillez nous laisser une demande exacte.

Q3. Si la taille du PCB est grande, prenez-vous en charge la personnalisation ?
R. Oui, veuillez laisser votre maximum. Taille du PCB et nous vérifierons s'il peut réaliser une personnalisation.

Q4. Quelle est la plage de hauteur des composants pour ce modèle ?
A. Haut : 35 mm, bas : 75 mm (réglable, peut être personnalisé en fonction des besoins)

Q5. Pouvons-nous utiliser la machine pour inspecter l'effet de placement ?
A. Oui, installez la machine après le montage de la puce, cela peut aider à vérifier : pièce manquante, décalage, inclinaison, pierre tombale, montage sur le côté, retournement, mauvaises pièces, dommages et inversion, etc.
