NeoDen 3V a été abandonné. Vous recherchez une mise à niveau ?

Découvrez le NeoDen YY1, une alternative plus puissante et plus rentable-conçue pour dépasser vos besoins.

Vidéo de la machine robot Pick and Place NeoDen 3V

Spécification

Nom du produit	Machine robot de prélèvement et de placement NeoDen 3V (Avancé)
Nombre de têtes	2
Alignement	Vision
Rotation	±180 degrés
Taux de placement	5000CPH (sans vision) ; 3500CPH (avec vision)
Capacité du chargeur	Chargeur de bande : 44 (tous 8 mm)
	Alimentateur vibrant : 0~5
	Chargeur de plateau : 5~10 (Personnalisation prise en charge)
Dimensions du tableau	Maximum: 320*390mm
Gamme de composants	Les plus petits composants : 0402
	Composants les plus grands : TQFP144
	Hauteur maximale : 5 mm
Nombre de pompes	3
Précision du placement	±0,02 mm
Système d'exploitation	Windows XP-NOVA
Pouvoir	160~200W
Approvisionnement en électricité	110V/220V
Taille de la machine	820(L)680(L)410(H)mm
Taille de l'emballage	1001(L)790(L)568(H)mm
N.W./G.W.	60Kg/85Kg

Détails

Système de vision complète à 2 têtes

2 têtes de placement de haute-précision avec ±180 degrés
la rotation pourrait satisfaire le besoin de composants d'une large gamme.

Positionnement flexible du PCB

En utilisant des barres et des broches de support PCB, où vous le souhaitez
pour mettre le PCB et quelle que soit la forme de votre PCB, tout peut être bien géré.

Boîte à décollement automatique brevetée-

Actionneurs électromagnétiques brevetés dont vous n'avez pas besoin de vous en débarrasser

le film de nylon gaspillé manuellement, ce qui vous fait gagner plus de temps et d'efforts.

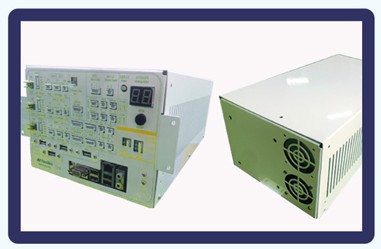

Contrôleur intégré

Performances plus stables et maintenance plus facile.

Correction d'angle de carte PCB

L'angle du PCB influencera la précision du montage.

Plus l'angle est proche de 0 degré, mieux c'est, et la déviation de l'ange doit être inférieure à 1 degré.

L'angle du PCB est généré en fonction des coordonnées du PCB en panneaux, mais nous pouvons également ajuster l'angle manuellement.

Cliquez sur le bouton « Angle PCB », en fonction de l'index de la machine pour choisir deux points, puis un nouvel angle PCB sera généré. (Remarque, les deux points doivent être sur une seule ligne verticale ou horizontale)

En mode PCB en panneaux, « angle PCB » est verrouillé. Vous devez corriger du PCB en panneaux au PCB unique (1*1), après avoir confirmé l'angle du PCB, vous pouvez revenir au modèle de PCB en panneaux.

Contrôle de qualité

Nous avons une personne de contrôle qualité qui reste sur les lignes de production pour effectuer l'inspection.

Tous les produits doivent avoir été inspectés avant la livraison.

Nous effectuons une inspection en ligne et une inspection finale.

1. Toutes les matières premières sont vérifiées une fois arrivées dans notre usine.

2. Toutes les pièces, logos et tous les détails vérifiés pendant la production.

3. Tous les détails d'emballage vérifiés pendant la production.

4. Toute la qualité de la production et l'emballage sont vérifiés lors de l'inspection finale une fois terminé.

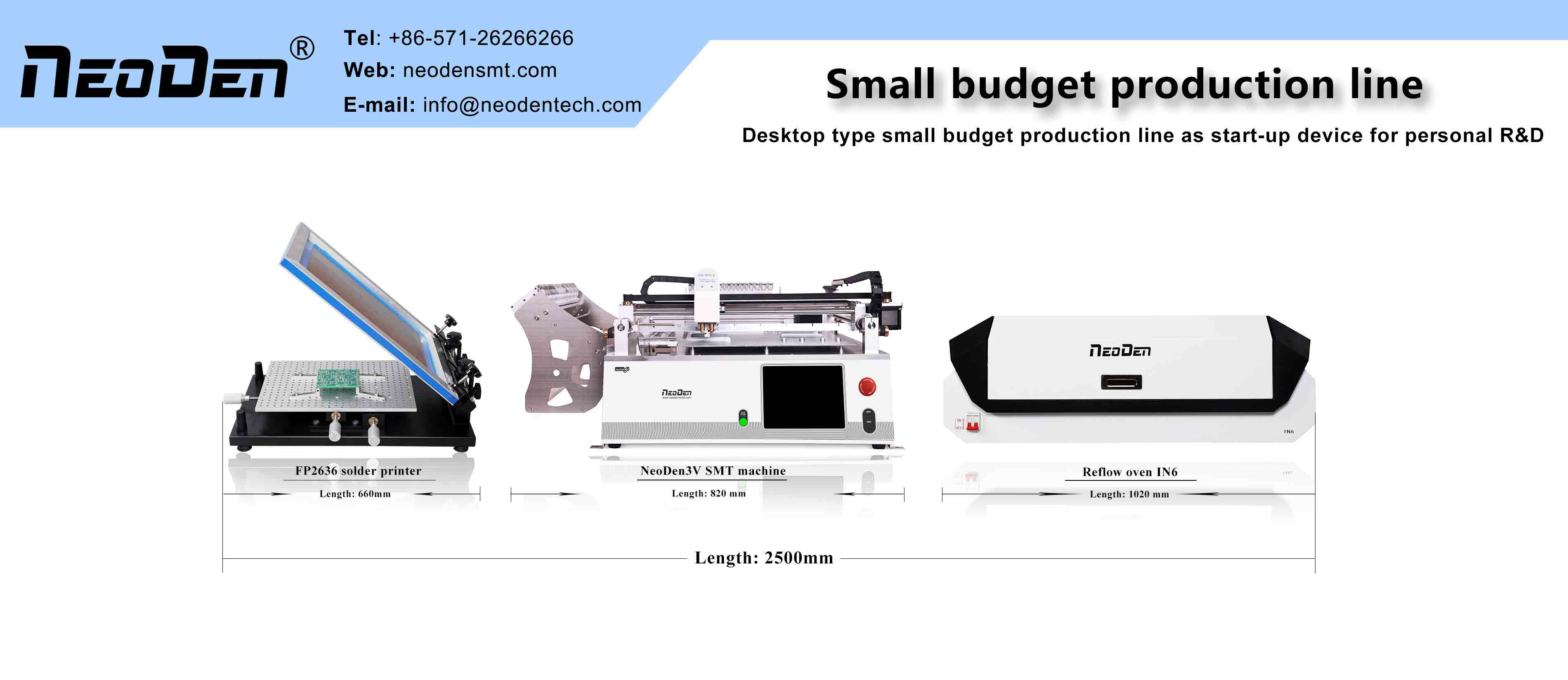

Fournir-une chaîne de production d'assemblage SMT unique

small-production-line2

Produit associé


Pochoir prentre FP2636	Machine de transfert SMT NeoDen4	Machine de prélèvement et de placement NeoDen K1830

C'est particulièrement un bon choix pour les clients qui préfèrent un projet de prototype comme dispositif de démarrage. Si vous en avez besoin, n'hésitez pas à nous contacter.

FAQ

Q1: Que pouvons-nous faire pour vous ?

R : Machines et solutions SMT totales, support technique et service professionnels.

Q2: Quels produits vendez-vous ?

R : Notre société propose les produits suivants :

Équipement CMS

Accessoires SMT : Aliments, Pièces d'alimentation

Buses SMT, machine de nettoyage de buses, filtre de buses

Q3:Quel est le mode d'expédition ?

R : Ce sont toutes des machines lourdes ; nous vous suggérons d'utiliser un cargo.

Mais des composants pour réparer les machines, le transport aérien conviendraient.
