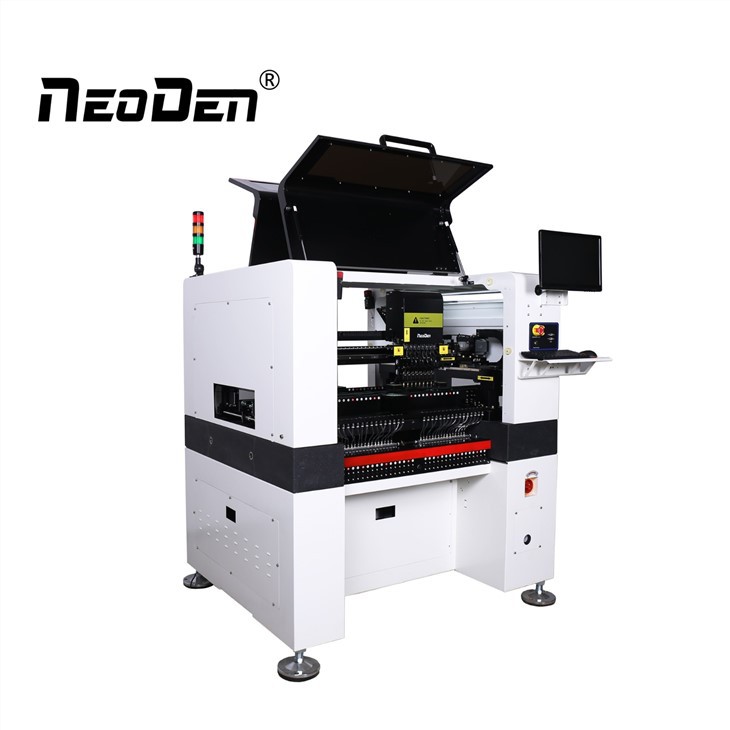

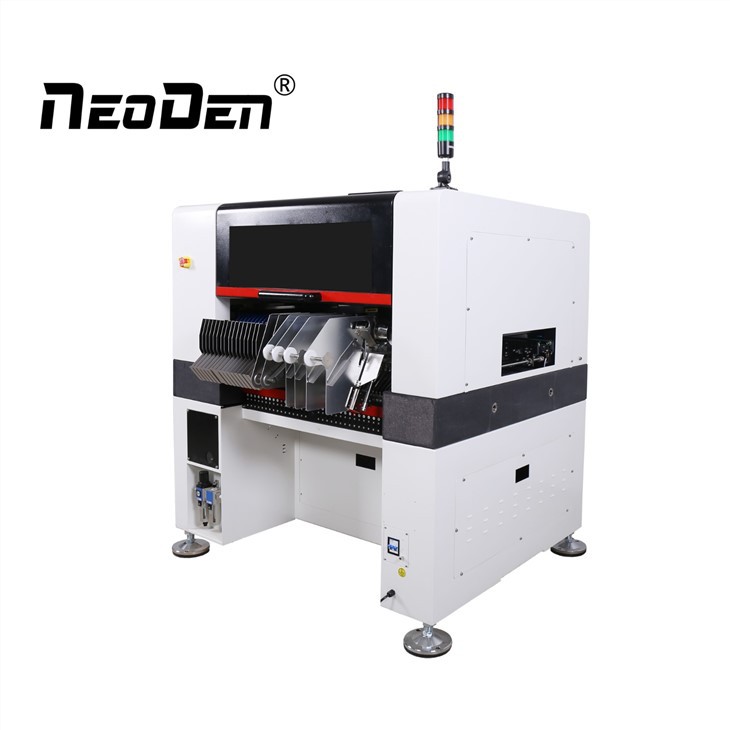

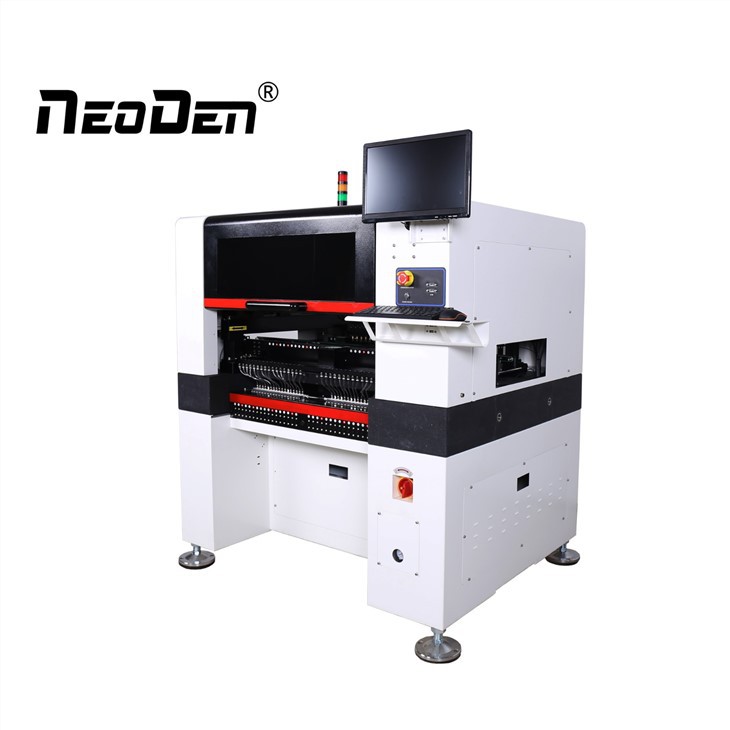

NeoDen10 a été abandonné. Vous recherchez une mise à niveau ?

Découvrez le NeoDen N10P - une alternative plus puissante et supérieure qui constitue le choix idéal pour vos besoins.

Découvrez le NeoDen N10P

Fonctionnalité

1. Équipe une caméra à double marque + une caméra volante double face de haute précision garantissant une vitesse et une précision élevées, une vitesse réelle jusqu'à 13 000 CPH.

Utilisation de l'algorithme de calcul-en temps réel sans paramètres virtuels pour le comptage de vitesse.

2. Le système d'encodeur linéaire magnétique surveille en temps réel - la précision de la machine et permet à la machine de corriger automatiquement les paramètres d'erreur.

3. Avant et arrière avec 2 systèmes de reconnaissance de caméra volante haute vitesse de quatrième génération, capteurs US ON, objectif industriel 28 mm, pour des prises de vue volantes et une reconnaissance de haute précision.

Spécification

Détail

Buse haute vitesse

8 buses synchronisées

Assurer une précision de placement reproductible

Alimentateur pneumatique

Chargeur de bande à 66 bobines

Opération facile et haute efficacité

Système de vision

Caméras à double marquage

Caméra de vol haute définition avant et arrière

Moteur d'entraînement

Servomoteur Panasonic A6

Rendre la machine à fonctionner plus précisément

Ordinateur

Taille de l'écran : 12 pouces

Rend la machine plus pratique à utiliser

Voyant d'avertissement

Lumière triple couleur

Design d'indicateur beau et élégant

Notre avantage

Fournir les instructions du produit.

Tutoriels vidéo YouTube.

Techniciens après-vente-expérimentés, service en ligne 24 heures.

Avec notre propre usine et plus de 10 ans d'expérience dans l'industrie SMT et les machines PNP.

Nous pouvons fournir à nos clients les produits-les plus rentables.

Si vous en avez besoin, n'hésitez pas à nous contacter pour plus d'informations.

À propos de nous

Usine

Attestation

Exposition

À quoi sert une machine de transfert ?

Types de machines de prélèvement et de placement

Selon l'action de la machine de prélèvement et de placement, elle peut être divisée en une machine de prélèvement et de placement de type arc à bras mobile et une machine de prélèvement et de placement de type tourelle.

Selon le degré d'automatisation, il peut être divisé en type manuel semi-automatique, type semi-automatique et machine SMT entièrement automatique.

Selon la fonction et la vitesse de la machine de prélèvement et de placement, elle peut être divisée en machine SMT multifonctionnelle de haute -précision-(également appelée machine universelle, principalement coller des dispositifs de haute-précision, à pas étroit, de grande taille et irréguliers) et une machine de prélèvement et de placement à haute vitesse-(coller principalement de petits composants).

En fonction de la position de l'alimentateur de machine SMT et du nombre de têtes de machine pick and place, elles peuvent être divisées en grandes, moyennes et petites machines et machines modulaires.

Comment fonctionne une machine pick and place ?

Principe de fonctionnement de la machine de prélèvement et de placement - type d'arc

Principe de fonctionnement de la machine de sélection et de placement de type arc :

Le premier chargeur de composants, le substrat est fixé, la tête de placement dans le chargeur et le substrat pour se déplacer d'avant en arrière, le composant du chargeur vers l'extérieur, puis après la position du composant et la direction du réglage, et enfin coller sur le substrat.

Les avantages de ce type de machine sont :

Structure de système simple, haute précision, adaptée à différentes tailles et formes de composants, même aux composants de forme, les alimentateurs sont disponibles sous forme de bandes, de tubes et de plateaux. Convient aux petites et moyennes productions-, peut également être combiné avec plusieurs machines pour la production de masse.

Principe de fonctionnement de la machine SMT - type de tourelle

Principe de fonctionnement de la machine de sélection et de placement de type tourelle :

Le chargeur de composants est placé sur un chariot de matériau mobile à coordonnées uniques, le substrat est placé sur une table mobile du système de coordonnées X/Y, la tête de machine de sélection et de placement est installée sur une tourelle, lors du travail, le chariot de matériau déplacera le chargeur de composants pour prendre l'emplacement du matériau, choisir et placer la buse d'aspiration sous vide de la tête de la machine dans l'emplacement du matériau pour prendre le composant, par la rotation de la tourelle pour sélectionner et placer l'emplacement de la machine, dans le processus de rotation après le composant. Pendant le processus de rotation, après ajustement de la position et de la direction des composants, les composants sont placés sur le substrat.

Cette machine est supérieure en vitesse et adaptée à la production de masse, mais elle ne peut être utilisée que pour des composants emballés en rubans. S'il s'agit d'un pied dense, d'un grand circuit intégré, uniquement d'un emballage en plateau, il ne peut pas être terminé, il dépend donc également d'autres machines pour travailler ensemble.

Si vous en avez besoin, n'hésitez pas à envoyer votre demande.
