Équipement de prélèvement et de placement NeoDenVidéo

Équipement de prélèvement et de placement NeoDen

Fonctionnalité

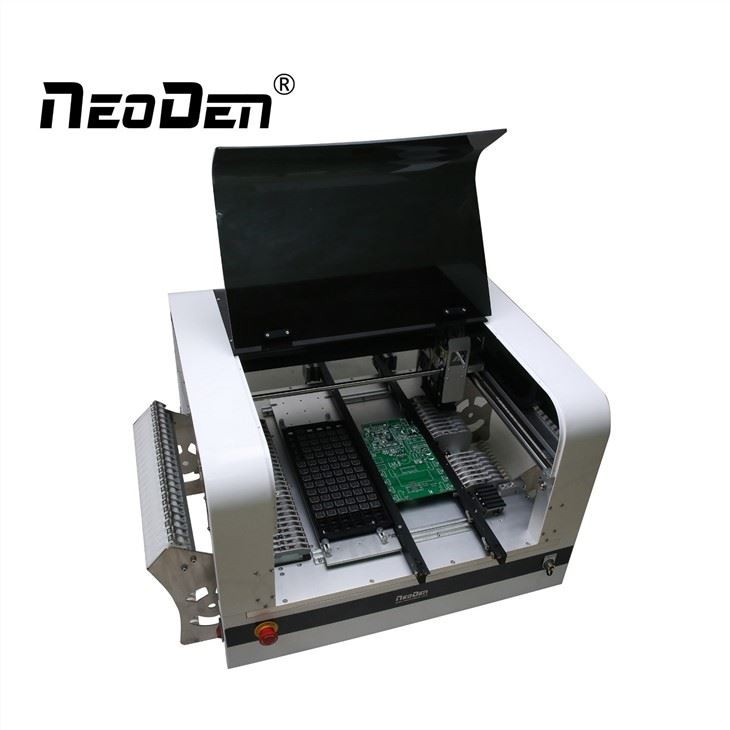

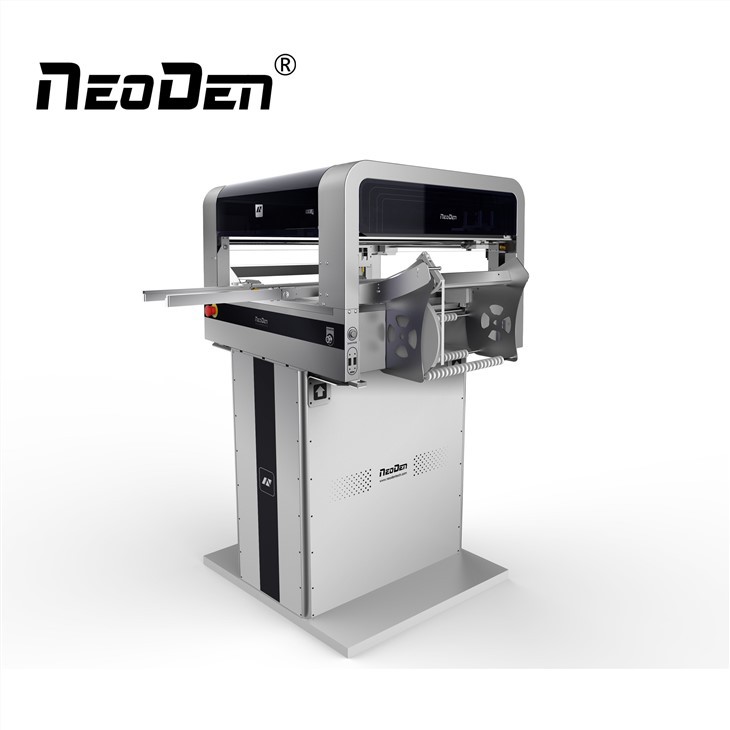

À la base, l'équipement de prélèvement et de placement NeoDen est une CNC à 4-axes contrôlée par Windows avec quatre buses d'aspiration séparées, chacune connectée à sa propre pompe à vide. La machine utilise un seul système de coordonnées XY couvrant toute la plage de mouvement de la tête, qui est de 310 x 500 mm. Avec une résolution de 0,01 mm (10 µm) et une répétabilité de 0,02 mm (20 µm), toute coordonnée XY peut être identifiée comme l'emplacement d'un chargeur, le début d'un ensemble de composants dans un plateau ou une bande courte, un repère ou l'emplacement à lequel un composant doit être placé sur un circuit imprimé.

spécification

Nom du produit	Équipement de prélèvement et de placement NeoDen	Gamme de composants	Plus petite taille : 0201
Style de machine	Portique simple à 4 têtes		Plus grande taille : TQFP240
Taux de placement	5000PCS/H (vision désactivée), 4000PCS/H (vision activée)		Hauteur maximale : 5 mm
Dimension externe	L 680L 870H 480mm	Mangeoires	48 pièces
Zone PCB applicable	350mm*400mm	Puissance de travail moyenne	220V/160W

Détails

Rails automatiques

A. Le support se connecte directement au convoyeur conventionnel.

B. Réglez la position d'alimentation n'importe où.

C. Montez facilement les planches trop longues.

Quatre buses

N’importe quelle taille de buse peut être installée

Conçu dans un cadre suspendu et entièrement symétrique

Montez en même temps à 360 degrés

Système de vision

(caméra tournée vers le haut et vers le bas)

Equipé de caméras CCD industrielles à grande vitesse

Précision de placement fortement améliorée de 0201 à BGA

Mangeoires électroniques

Alimentateurs de bandes et de bobines de 8 mm

Adopte la technique de correction des erreurs d'alimentation

gérer jusqu'à 5 tubes séparés

Emballer

NeoDen Pick and Place Equipment

Emballage et expédition

Emballage:Une pièce dans une caisse en bois

Quantité adaptée à une caisse en bois d'exportation

Autres accessoires d'emballage en régulier

L'emballage requis par le client est disponible

Expédition:par air, mer ou express

Délai de livraison:environ 15 à 30 jours après confirmation des détails de la commande et de la production.

Fournir une ligne de production d'assemblage SMT à guichet unique

Imprimante à souder FP2636

1. Marque de lettre pour chaque poignée de régulation, meilleure et plus facile à utiliser.

2. Les règles du cadre fixe du pochoir pour les lignes de référence garantissent la planéité entre le pochoir et le PCB.

Four de refusion IN6

Convection complète, excellentes performances de soudure.

Conception à 6 zones, légère et compacte.

Conception de protection d'isolation thermique, la température du boîtier peut être contrôlée à moins de 40 degrés.

FAQ

Q1:Comment puis-je acheter une machine chez vous ?

R : (1) Consultez-nous en ligne ou par e-mail.

(2) Négocier et confirmer le prix final, l'expédition, le mode de paiement et d'autres conditions.

(3) Envoyez-vous la facture de performance et confirmez votre commande.

(4) Effectuez le paiement selon la méthode indiquée sur la facture pro forma.

(5) Nous préparons votre commande selon les termes de la facture pro forma après confirmation de votre paiement intégral. Et contrôle de qualité à 100 % avant expédition.

(6) Envoyez votre commande par express, par avion ou par mer.

Q2: Que pouvons-nous faire pour vous?

R : Machines et solutions SMT totales, support technique et service professionnels.

À propos de nous

Usine

Zhejiang NeoDen Technology Co., Ltd. fabrique et exporte diverses petites machines de sélection et de placement depuis 2010.

Profitant de notre propre R&D expérimentée et de notre production bien formée, NeoDen gagne une grande réputation auprès des clients du monde entier.

Dans notre écosystème mondial, nous collaborons avec nos meilleurs partenaires pour fournir un service de vente plus concluant, un support technique hautement professionnel et efficace.

1. Créée en 2010, 200+ employés, 8000+ m². usine

2. 30+ ingénieurs de contrôle qualité et de support technique, 15+ ventes internationales seniors, réponse rapide du client dans les 8 heures, solutions professionnelles fournies dans les 24 heures.
