NeoDen 3V a été abandonné. Vous recherchez une mise à niveau ?

Découvrez le NeoDen YY1, une alternative plus puissante et plus rentable-conçue pour dépasser vos besoins.

Vidéo de sélection et de placement SMT de bureau NeoDen 3V

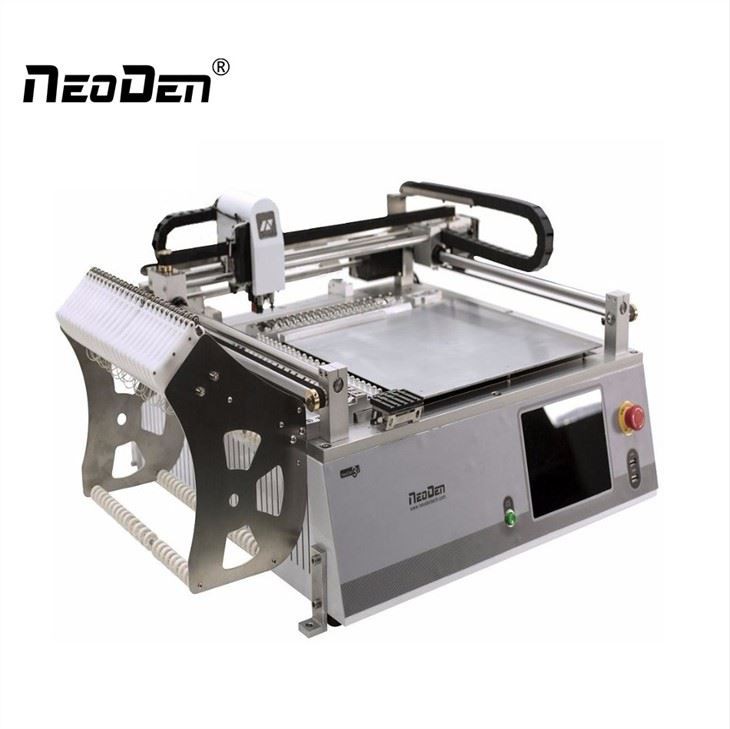

Sélection et placement SMT de bureau NeoDen 3V

Spécification

Nom du produit	Pick and Place de bureau SMT NeoDen 3V (Avancé)
Nombre de têtes	2
Alignement	Vision
Rotation	±180 degrés
Taux de placement	5000CPH (sans vision) ; 3500CPH (avec vision)
Capacité du chargeur	Chargeur de bande : 44 (tous 8 mm)
	Alimentateur vibrant : 0~5
	Chargeur de plateau : 5~10 (Personnalisation prise en charge)
Dimensions du tableau	Maximum: 320*390mm
Gamme de composants	Les plus petits composants : 0402
	Composants les plus grands : TQFP144
	Hauteur maximale : 5 mm
Nombre de pompes	3
Précision du placement	±0,02 mm
Système d'exploitation	Windows XP-NOVA
Pouvoir	160~200W
Approvisionnement en électricité	110V/220V
Taille de la machine	820(L)680(L)410(H)mm
Taille de l'emballage	1001(L)790(L)568(H)mm
N.W./G.W.	60Kg/85Kg

Détails

Système de vision complète à 2 têtes

2 têtes de placement de haute-précision avec ±180 degrés
la rotation pourrait satisfaire le besoin de composants d'une large gamme.

Contrôleur intégré

Performances plus stables et maintenance plus facile.

Positionnement flexible du PCB

En utilisant des barres et des broches de support PCB, où vous le souhaitez
pour mettre le PCB et quelle que soit la forme de votre PCB,
tout peut être bien géré.

Boîte à décollement automatique brevetée-

Actionneurs électromagnétiques brevetés,

vous n'avez pas besoin de vous débarrasser manuellement du film de nylon gaspillé,

ce qui vous fait gagner plus de temps et d'efforts.

Transport

Veuillez prendre les mesures de sécurité nécessaires pour éviter la tête en bas ou la chute lors du levage ou du déplacement.

Ouvrir

1. Veuillez lire toutes les instructions contenues dans la boîte en bois.

2. Ne coupez pas le ruban d'emballage avec un couteau pour éviter de rayer la machine.

3. Conservez tout le matériel d’emballage.

Installation

1. Veuillez placer la machine dans un endroit horizontal.

2. Veuillez garder le sol propre et sec, et la machine doit être mise à la terre pour éviter les chocs électriques ou les fuites.

Fournir une-ligne de production d'assemblage SMT unique

Desktop SMT pick and place

C'est particulièrement un bon choix pour les clients qui préfèrent un projet de prototype comme dispositif de démarrage. Si vous en avez besoin, n'hésitez pas à nous contacter.

FAQ

Q1:C'est la première fois que j'utilise ce genre de machine, est-ce facile à utiliser ?

R : Nous avons un manuel d’utilisation en anglais et un guide vidéo pour vous apprendre à utiliser la machine. Si vous avez encore des questions, veuillez nous contacter par email/skype/whatapp/téléphone/service en ligne trademanager.

Q2:Et la garantie ?

R : Nous prenons en charge une garantie d’un an. Nous vous aiderons à temps. Toutes les pièces de rechange vous seront fournies gratuitement pendant la période de garantie.

Q3:Quel est le mode d'expédition ?

R : Ce sont toutes des machines lourdes ; nous vous suggérons d'utiliser un cargo. Mais des composants pour réparer les machines, le transport aérien conviendraient.
