En termes simples, le brasage par immersion est un processus de brasage d'une portée limitée. Tout comme la soudure à la vague, il peut être utilisé à la fois pour les assemblages de cartes de circuits imprimés à montage en surface et à trous traversants. En outre, la soudure tombe sur les zones métalliques nues de la carte de circuit imprimé. Ainsi, vous observerez une connexion électrique et mécanique fiable. Enfin, la soudure par immersion est la version manuelle du processus de soudure automatique.

2. Soudure par refusion ou soudure à la vague
La soudure par refusion est le moyen le plus connu de fixer des composants à montage en surface sur la carte de circuit imprimé. Vous devrez créer une pâte à braser à partir de fondant et de poudre à souder. Et ensuite, vous utiliserez cette pâte pour fixer des composants électroniques sur les plages de contact. Vous chaufferez ensuite le tout dans une lampe à infrarouge ou dans un four à refusion. La soudure se liquéfiera ensuite et établira des connexions entre les joints.

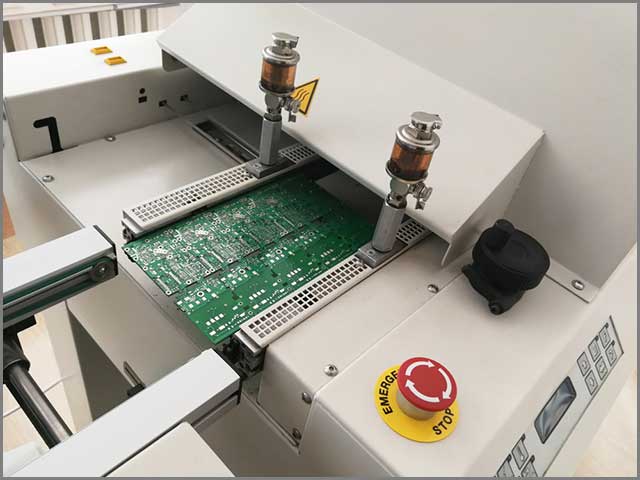

De l'autre côté, vous pouvez également souder différentes articulations avec un crayon à air chaud. La figure 4 montre l'assemblage de la carte de circuit imprimé en mouvement dans la machine à four à refusion.

Maintenant, vous devez vous demander quelle technique doit être utilisée et quand? En règle générale, le soudage à la vague est plus compliqué que le soudage par refusion. Lors du soudage à la vague, le temps pendant lequel la carte reste dans la vague de soudure et la température de la carte nécessitent une surveillance attentive. La carte de circuit imprimé peut être défectueuse si l'environnement de soudage n'est pas correct.

Cependant, avec la soudure par refusion, vous n'avez pas besoin de vous inquiéter à propos du contrôle de l'environnement. Cela étant dit, vous devez savoir que la soudure à la vague est moins chère et plus rapide que la soudure par refusion. Et, dans de nombreuses applications, la soudure à la vague est le seul moyen utile de souder des composants sur la carte.

Vous remarquerez que le refusion est principalement utilisé pour des applications à petite échelle. De telles applications ne nécessitent pas de production de masse fiable, bon marché et rapide de PCB. Étonnamment; vous pouvez également utiliser une combinaison de brasage par refusion et à la vague. Vous pouvez souder des composants d'un côté avec la soudure à la vague et utiliser la soudure par refusion de l'autre côté.

Voici donc quelques alternatives à la soudure à la vague. Cependant, il existe encore un autre type de technique de soudage que le chapitre suivant compare au soudage à la vague.
