Avez-vous achetéun pack de 500 résistances, seulement pour être mortifié pour découvrir à quel point vous êtes désemparé au sujet de ces anneaux colorés sur vos nouvelles résistances? Vous vous demandez, pourquoi ne pourraient-ils pas simplement imprimer la valeur de résistance sur la résistance et faciliter la vie de tout le monde? Si la lecture des codes couleurs de la résistance vous semble étrangère, lisez la suite!
Pouvez-vous dire lequel est la résistance de 4,7 kΩ?
Comme les résistances sont petites, il est assez difficile d’imprimer des nombres ou la valeur de résistance sur la petite surface de la résistance. Ainsi, au lieu d’imprimer directement des numéros sur la résistance, des codes couleurs de résistance sont utilisés. Les résistances peuvent avoir 3 bandes, 4 bandes, 5 bandes ou 6 bandes. Les bandes colorées sont utilisées pour désigner la résistance, la tolérance et le coefficient de température.
Nous avons mis au place un guide simple pour expliquer le calcul derrière les codes couleurs de résistance. La lecture des codes couleurs des résistances peut devenir facile une fois que vous comprenez les mathématiques derrière chaque bande colorée.
Mise en route : graphique de code couleur de résistance
Avant d’arriver au bit mathématique, vous devez connaître un outil important connu sous le nom de graphique de code couleur de résistance. Semblable à la façon dont le tableau périodique est indispensable à un chimiste, le tableau de code couleur de résistance est votre meilleur ami quand il s’agit de décoder le code d’une résistance. Vous vous retrouverez fréquemment à vous référer à ce graphique, car les valeurs nécessaires pour calculer la valeur de résistance sont compilées sur ce graphique. Plus de détails sur la façon de l’utiliser lorsque nous explorons des exemples dans la section ultérieure!
Existe-t-il un moyen facile de se souvenir de ces couleurs?
absolument. Si vous avez du mal à vous souvenir des couleurs qu’il y a dans les codes couleurs des résistances, essayez ces mnémoniques.
Acronyme: BBROYGBVGW
Phrase: La mauvaise bière pourrit nos jeunes tripes mais la vodka va bien
B.B. Roy de Grande-Bretagne a une très bonne épouse
Bad Boys race nos jeunes filles mais Violet gagne généralement
Mise en route : identification de la première bande colorée
C’est la question qui se pose généralement en premier parce que nous ne pouvons pas commencer à calculer la résistance à partir du code couleur de la résistance si nous ne pouvons pas obtenir leur direction de lecture en premier lieu. Heureusement, le code couleur de la résistance a quelques indices visuels qui donnent la réponse loin!
L’astuce la plus évidente est qu’il y a un espace accru qui se produit avant la bande de tolérance. Les bandes ne sont pas régulièrement espacées et peuvent être considérées comme étant regroupées en deux. Placez le plus grand groupe à gauche et lisez la résistance de gauche à droite.
La première bande est généralement toujours la plus proche de la fin. Mais ce n’est peut-être pas le cas tout le temps.
Si vous trouvez une bande de couleur or ou argent sur votre résistance, c’est certainement la bande de tolérance et la dernière bande sur la résistance. Donc, ils appartiennent au côté droit de la résistance et encore une fois, lire la résistance de gauche à droite.
Assurez-vous également de consulter la documentation de votre fabricant pour vous assurer des codes de couleur de résistance utilisés. Si aucune des méthodes ci-dessus n’est utile, vous pouvez toujours compter sur un multimètre pour mesurer la résistance. Parfois, cela peut être le seul moyen de comprendre la résistance, en particulier lorsque les bandes de couleur sont rayées ou brûlées.
Calcul des codes couleurs de résistance
Code couleur de la résistance à 3 bandes
Pour les codes couleurs d’une résistance à 3 bandes, les deux premières bandes indiquent toujours les deux premiers chiffres de la valeur de résistance tandis que la troisième bande représente le multiplicateur.
AB × C ± 20 %
10 × 101 ± 20% = 100 Ω ± 20%
Bandes:
A: 1ère bande – 1er chiffre significatif
B : 2e bande – 2e chiffre significatif
C : 3e bande – multiplicateur
Dans l’exemple que nous avons, les bandes sont brunes, noires et brunes. La première bande est la bande brune la plus proche du bord. Nous recherchons notre tableau de codes couleurs de résistance et constatons que le brun a la 1ère valeur significative de 1 et le noir a la deuxième valeur significative de 0. La troisième bande est brune, ce qui signifie que le multiplicateur est 1. En utilisant la formule, la résistance est donc calculée pour être:
Comme la résistance à 3 bandes n’a pas de quatrième bande de tolérance, la tolérance par défaut est considérée comme étant de 20 %.
Code couleur de la résistance à 4 bandes
Le code couleur de la résistance à 4 bandes est la résistance la plus couramment utilisée. Semblable à la résistance à 3 bandes, les deux premières bandes donnent toujours les 2 premiers chiffres de la valeur de résistance. La troisième bande représente le multiplicateur tandis que la quatrième bande représente la tolérance.
AB × C ± D%
12 × 105 ±5 % = 1 200 kΩ ± 5 %
Bandes:
A: 1ère bande – 1er chiffre significatif
B : 2e bande – 2e chiffre significatif
C : 3e bande – multiplicateur
D : 4e bande – tolérance
Pour un code couleur de résistance à 4 bandes, nous pouvons commencer par trouver d’abord la bande de tolérance car elle est généralement en or ou en argent. La bande de tolérance est également facile à identifier en raison de l’écart accru entre la bande de tolérance et la bande de multiplicateur. Dans cet exemple, il est or et donne donc une tolérance de ±5% lorsque nous recherchons le graphique de code couleur de la résistance. À partir de l’autre extrémité, la première bande est donc identifiée comme brune qui a un 1er chiffre significatif de 1. La deuxième bande est rouge et a un deuxième chiffre significatif de 2. La 3ème bande est verte, ce qui signifie que le multiplicateur est 105. Utilisation de la formule. La résistance obtenue est de 12 × 105 = 1 200 kΩ. Enfin, la bande de tolérance que nous avons identifiée comme étant de l’or donne une valeur de tolérance de ±5 %.
Parfois, pour un code couleur de résistance à 4 bandes, la bande de tolérance peut être laissée vide, ce qui donne une résistance à 3 bandes. Dans ce cas, la valeur de résistance resterait la même, sauf que la tolérance serait ±20% comme s’il s’agissait d’une résistance à 3 bandes.

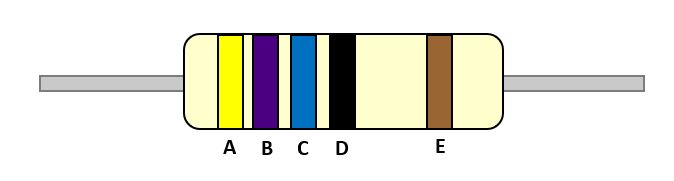

Code couleur de la résistance à 5 bandes
Les résistances à 5 bandes sont des résistances avec une plus grande précision, et elles ont une bande supplémentaire pour un 3ème chiffre significatif. En tant que tel, les trois premières bandes indiquent les chiffres significatifs de la résistance et tout le reste se déplace vers la droite, faisant de la quatrième bande le multiplicateur et de la cinquième bande la tolérance.
ABC × D ± E%
475 × 100 ± 1% = 475 Ω ± 1%
Bandes:
A: 1ère bande – 1er chiffre significatif
B : 2e bande – 2e chiffre significatif
C : 3e bande – 3e chiffre significatif
D : 4e bande – multiplicateur
E : 5e bande – tolérance
Dans cet exemple, la bande de tolérance est brune et est identifiée par l’espace accru entre elle-même et la bande multiplicateur. À partir du code couleur de résistance, nous obtenons une valeur de tolérance de ±1% pour le brun. À partir de l’autre extrémité, la première bande et la deuxième bande sont jaunes et violettes, ce qui donne le 1er et le 2e chiffre significatif de 4 et 7 respectivement. La troisième bande supplémentaire est bleue et donc le 3ème chiffre significatif est 5. La quatrième bande est noire et donne la valeur du multiplicateur de 100. En utilisant la formule, nous obtenons la valeur de résistance de 475 × 100 = 475 Ω.
Code couleur de la résistance à 6 bandes
Une résistance à 6 bandes est essentiellement une résistance à 5 bandes avec un anneau supplémentaire qui indique le coefficient de température ou parfois, le taux de défaillance. La couleur la plus courante pour la sixième bande est le brun (100 ppm/K), ce qui signifie que pour chaque changement de température de 10 °C, la valeur de résistance change de 0,1 %.
ABC × D ± E%, F
274 × 100 ± 2 %, 250 ppm/K = 274 Ω ± 2 %, 250 ppm/K
Bandes:
A: 1ère bande – 1er chiffre significatif
B : 2e bande – 2e chiffre significatif
C : 3e bande – 3e chiffre significatif
D : 4e bande – multiplicateur
E : 5e bande – tolérance
F : 6e bande – coefficient de température
Pour cet exemple, les bandes de code couleur de la résistance peuvent être regroupées en 2 groupes en fonction de l’espace entre la bande de multiplicateur et la bande de tolérance. Placez le plus grand groupe à gauche et le plus petit groupe à droite et lisez la résistance de gauche à droite. Encore une fois, nous vérifions le tableau de code couleur de la résistance pour le rouge, le violet et le jaune, et les première, deuxième et troisième bandes donnent les chiffres significatifs de 2,7 et 4 respectivement. La quatrième bande est noire, ce qui donne une valeur de multiplicateur de 100. Par conséquent, nous obtiendrons une valeur de résistance de 274 × 100 = 274Ω. La cinquième bande de tolérance donne une valeur de tolérance de ±2 %. La sixième bande est noire et donne une valeur de coefficient de température de 250 ppm/K.
Exceptions de bande de couleur de résistance
Résistances Zero-Ohm
Les résistances zero-ohm sont des résistances qui peuvent être facilement reconnues par leur seule bande noire. Fondamentalement, il s’agit d’une liaison filaire avec la seule fonction de connexion des traces sur une carte de circuit imprimé. Mais pourquoi ne pas utiliser un fil de cavalier régulier à cet effet?
Les résistances zéro ohm sont identifiées par leur seule bande noire
(Source : ES Mobile)
La raison pour laquelle ils sont façonnés pour ressembler à des résistances est que les composants de la plupart des cartes de circuits imprimés sont placés à l’aide de machines d’insertion automatique au lieu d’être placés manuellement à la main. En ressemblant à une résistance, les fabricants peuvent utiliser la même machine automatisée à placer pour placer des composants sur une carte de circuit imprimé. Cela élimine le besoin d’une machine séparée pour installer des fils de cavalier.
De plus, les résistances zéro ohm peuvent être retirées plus facilement que les fils de cavalier. Cela permet d’apporter facilement toutes les modifications de conception si nécessaire. La résistance zéro ohm peut être facilement retirée et remplacée par de nouveaux composants.
