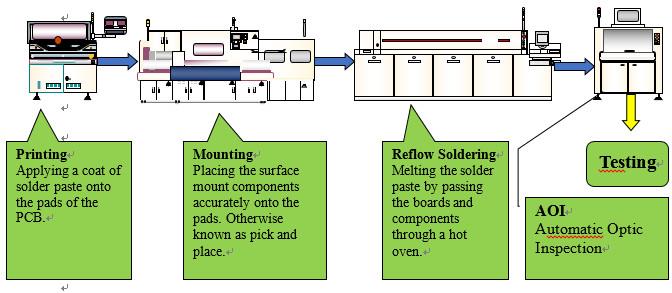

SMT signifie Surface Mount Technology, toute la technologie de montage et de soudage de composants de montage en surface sur une carte de circuit imprimé ou une carte de circuit imprimé. Le processus actuel est résumé ci-dessous:
Tout d'abord, un pochoir pour PCB est aligné sur la surface des cartes et une pâte à souder est appliquée à l'aide d'une raclette pour garantir que les plaquettes sont recouvertes d'une quantité uniforme et contrôlée de pâte à souder.
Deuxièmement, les composants sont montés sur les cartes dans leurs emplacements respectifs via une machine de tri et placement ou une mise en place manuelle. La pâte à braser humide agira comme un adhésif temporaire, mais il est toujours important de veiller à ce que les cartes soient déplacées doucement pour éviter tout désalignement.
Troisièmement, les cartes passent dans un four à flux qui les soumet à un rayonnement infrarouge, faisant fondre la pâte à braser et formant des joints de soudure.
Ensuite, les cartes passent par une machine AOI ou une machine de contrôle optique automatique qui effectue visuellement plusieurs contrôles de qualité, telles que l'alignement des composants et la recherche de ponts de soudure. Les cartes procèdent ensuite à des tests supplémentaires.
Dans les années 1980, la technologie de production SMT est devenue de plus en plus raffinée et est donc largement utilisée dans la production de masse. À mesure que les coûts diminuaient et que les performances techniques étaient améliorées, des équipements plus perfectionnés mais économiques devenaient disponibles. La technologie de montage en surface présente de nombreux avantages, qui ne se limitent pas à la réduction du volume des périphériques, notamment l'amélioration des performances, des fonctionnalités et des coûts. En tant que tel, SMT a apporté une nouvelle génération de technologie d'assemblage électronique, qui est largement appliquée dans les applications de l'aviation, des communications, de l'électronique automobile et médicale, jusqu'aux appareils électroménagers et autres.
SMD est une abréviation pour les appareils à montage en surface, un appareil assemblé à l'aide de composants et de technologies de montage en surface. Au début, SMD était soudé manuellement à la main. Ensuite, le premier lot de machines de transfert ne pouvait gérer que quelques composants simples. Les composants les plus complexes et les plus petits devaient encore être placés manuellement.
Article d'Internet, en cas d'infraction, contactez-nous pour supprimer.
