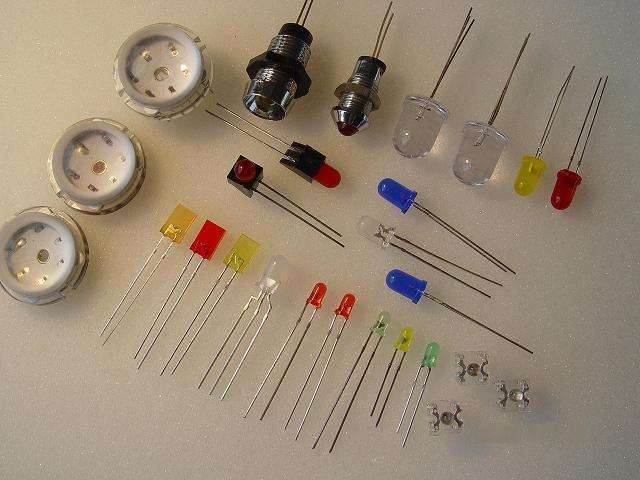

Les diodes électroluminescentes infrarouges sont largement utilisées dans notre vie quotidienne. Savez-vous comment juger de la qualité des diodes électroluminescentes infrarouges? Laissez&jeter un oeil à quelques façons de juger de la qualité des diodes électroluminescentes infrarouges!
Méthode 1:

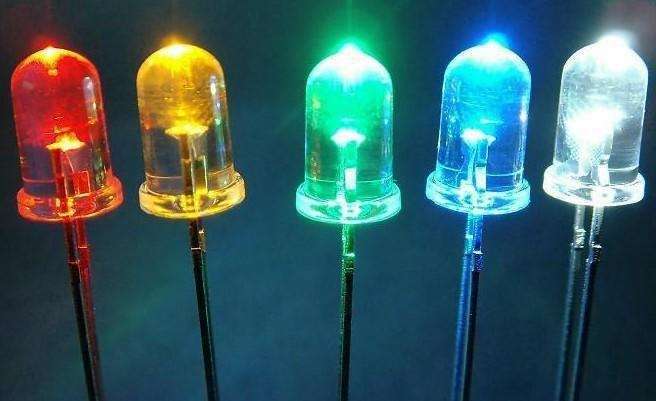

La première étape consiste à identifier la polarité positive et négative de la broche. La LED infrarouge a deux broches, généralement, la broche longue est positive et la broche courte est négative. Comme la LED infrarouge est transparente, l'électrode dans la coque est clairement visible. La plus large et la plus grande est l'électrode négative, tandis que la plus étroite et la plus petite est l'électrode positive.
Dans la deuxième étape, mettez le multimètre dans R * 1K et mesurez la résistance avant et arrière de la diode électroluminescente infrarouge. En général, la résistance directe doit être d'environ 30K et la résistance inverse doit être supérieure à 500K afin que le tube puisse être utilisé normalement. Plus la résistance inverse est requise, mieux c'est.
La mesure de la diode électroluminescente infrarouge est différente de celle d'une diode électroluminescente ordinaire. Si la tension utilisée dans la mesure est élevée, elle tombera en panne et provoquera un court-circuit à l'intérieur de l'appareil. Pour certaines diodes électroluminescentes infrarouges, il n'est pas autorisé d'utiliser le multimètre numérique pour mesurer directement l'engrenage de court-circuit, mais uniquement l'engrenage X1K du compteur à pointeur. Une mesure correcte peut montrer des résultats normaux.
Méthode 2:
Pour tester la qualité de la diode électroluminescente infrarouge, nous pouvons tester la résistance positive et négative de la diode au silicium commune.
Tournez le multimètre sur R * 100 ou R * 1K, connectez le fil noir au pôle positif de la diode électroluminescente infrarouge, connectez le fil rouge au pôle négatif et la résistance avant mesurée doit être de 20≈40K; connectez le fil noir au pôle négatif de la diode électroluminescente infrarouge, et connectez le fil rouge au pôle positif, et la résistance inverse mesurée doit être supérieure à 500K
Méthode 3: détecter la LED infrarouge avec un multimètre
La chute de tension directe de la LED est généralement de 1,3 à 2,5 V. La gamme R * 10K du multimètre indicateur peut être utilisée pour mesurer la résistance avant et arrière de la LED.
Normalement, la résistance avant est d'environ 15 ~ 40KΩ (plus la valeur est petite, mieux c'est); la résistance inverse est supérieure à 500KΩ. Si les résistances positive et négative sont proches de zéro, cela signifie que la partie intérieure de la LED est endommagée. Si les valeurs de résistance positive et négative mesurées sont infinies, cela signifie que la diode a été ouverte et endommagée. Si la résistance inverse mesurée est bien inférieure à 500 K Ω, cela signifie que la diode a été endommagée par une fuite.
La lumière infrarouge émise par la diode électroluminescente infrarouge est invisible pour les yeux humains. En plus d'utiliser la méthode ci-dessus pour juger si la jonction PN est bonne ou non, il est préférable de préparer un appareil photosensible (tel qu'une photocellule au silicium 2Cr, 2DR) comme récepteur, et d'utiliser un multimètre pour mesurer les changements de tension aux deux. extrémités de la photocellule. Pour déterminer si la diode électroluminescente infrarouge émet de la lumière infrarouge après avoir ajouté un courant direct approprié.
