Le filet de soudure incomplet est souvent observé sur les cartes à simple face après le soudage à la vague.
Sur la figure 1, le rapport conducteur sur trou est excessif, ce qui a rendu le brasage difficile. Il y a également des traces de traces de résine sur le bord du tampon. Il peut être possible, même sur cette conception, d'améliorer les performances de soudage en diminuant l'angle du convoyeur de 6 à 4 °. Cela réduit les performances de drainage de la vague mais peut entraîner des courts-circuits. On a également vu que la réduction de la température des vagues résout le problème.
A titre indicatif, le rapport trou / fil est normalement le diamètre de fil plus 0,010", qui est la ligne directrice normale pour l'insertion automatique.

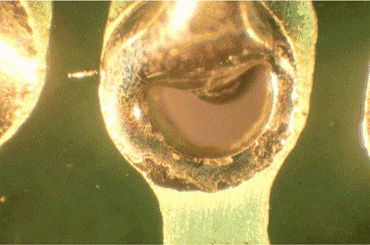

Figure 1: Le rapport plomb-trou ici était excessif.
Les filets de soudure incomplets sont causés par un mauvais rapport trou / fil, des angles de convoyeur abrupts, une température de vague excessive et une contamination sur le bord des plots.
L'exemple illustré à la figure 1 est le résultat d'un ébarbage sur les plots de cuivre. Pendant le perçage ou le poinçonnage, le cuivre sur la surface de la carte a été dévié dans certaines zones, rendant le soudage difficile. La même chose peut se produire si de la résine est étalée sur le bord des tampons.
Figure 2: Des bavures sur les pastilles de cuivre ont causé ce défaut.
