Pour les clients utilisant Altium Designer, ce guide vous aidera à configurer et exporter les fichiers Gerber ainsi que les fichiers NC Drill au format RS274X. Il est supposé que vous avez fini de concevoir votre schéma ainsi que la disposition de la carte. Vous devriez avoir à la fois un fichier .SchDoc (schéma) et un fichier .PcbDoc (mise en page PCB).
Générer des fichiers Gerber
Étape 1: Tout d’abord, naviguez jusqu’à l’onglet «Fichier» dans le coin supérieur gauche de la fenêtre du programme. Ensuite, sélectionnez «Fabrication Outputs» et dans ce menu déroulant, sélectionnez «Gerber Files».
Étape 2: Une fois que Gerber Files est sélectionné, la fenêtre ci-dessous apparaît, vous permettant de spécifier les unités et le nombre de chiffres avant ou après le point décimal.
Étape 3: Ensuite, à l'aide des onglets situés en haut de la fenêtre, accédez à l'onglet «Calques». Cela vous permettra de sélectionner les couches à utiliser pour les fichiers gerber en sortie. Si vous ne savez pas quels calques seront utilisés, sélectionnez l'onglet «Tracer les calques» en bas à gauche de la fenêtre, puis cliquez sur «Tout activé» pour le mettre en surbrillance. Ceci sélectionnera toutes les couches possibles du projet pour la sortie.
Étape 4: Ensuite, en utilisant à nouveau les onglets en haut de la fenêtre, accédez à l'onglet «Ouvertures». Dans cette fenêtre, assurez-vous que la case «Ouvertures intégrées (RS274X)» est cochée. Le reste de la fenêtre peut être laissé dans ses paramètres par défaut.

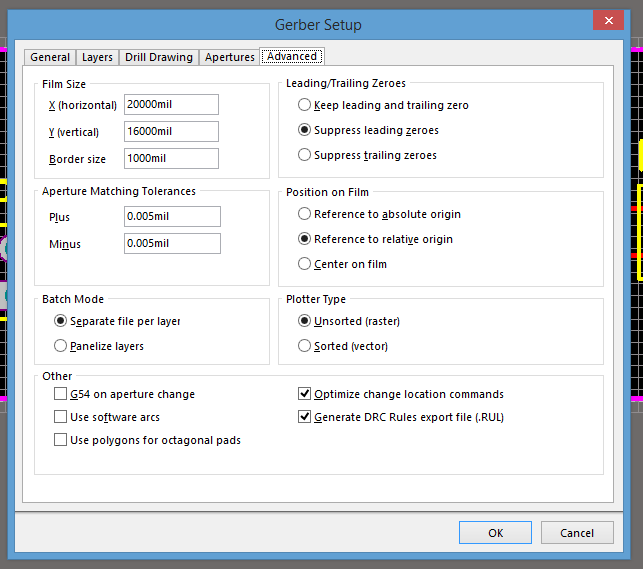

Étape 5: Enfin, utilisez à nouveau les onglets situés en haut de la fenêtre pour accéder à l'onglet «Avancé». Les paramètres de cette fenêtre peuvent être laissés par défaut sauf si votre conception a des exigences particulières. Lorsque vous avez terminé, appuyez sur «OK» en bas à droite de la fenêtre pour lancer le processus de sortie de vos fichiers gerber.
Étape 6: Une fois que vos fichiers de couche principale sont terminés, vous devez générer vos fichiers de forage NC. Lors de la fabrication de vos cartes, ces fichiers indiquent la taille et l'emplacement des trous qui seront percés pour les vias, les points de montage, etc. Revenez tout d'abord en haut à gauche du programme et sélectionnez «Fichier». Dans le menu déroulant, sélectionnez «Produits de fabrication», puis «Fichiers de forage NC».
Étape 7: L'étape précédente ouvrira la fenêtre de configuration du fichier de forage CN. Cela vous permettra de spécifier des unités et le nombre de chiffres avant ou après la décimale. Cette fenêtre peut être laissée par défaut sauf si votre projet nécessite des paramètres spécifiques.
Étape 8: Enfin, si vous avez enregistré tous vos fichiers au même endroit, vous devez avoir un nombre de fichiers similaire à celui présenté dans l’illustration ci-dessous. Rappelez-vous que lors de la soumission de vos fichiers, il est préférable de compresser les fichiers dans un fichier .zip afin de vous assurer qu'ils restent regroupés.
