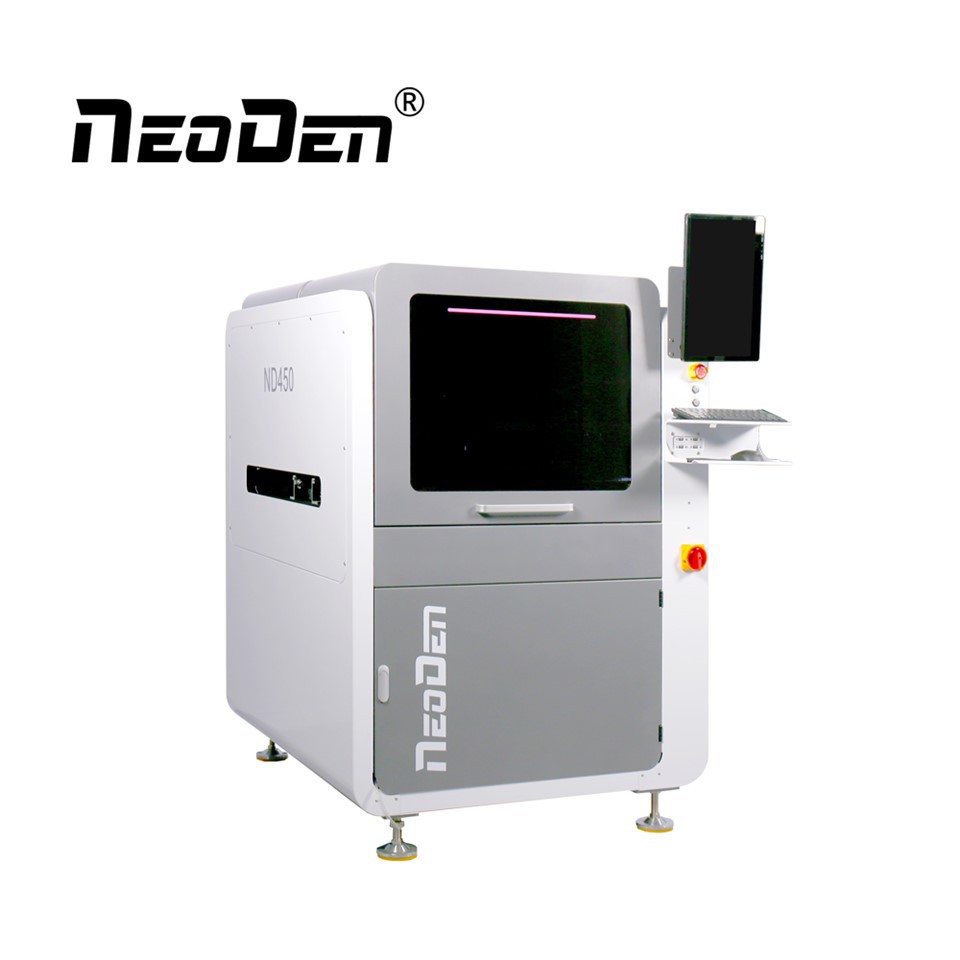

Imprimante automatique de pâte à souder NeoDen ND450
■ 450 mm * 350 mm Taille maximale du PCB
■ 50 mm * 50 mm Taille minimale du PCB
■ Épaisseur du circuit imprimé de 0,4 mm à 4 mm
L'imprimante automatique de pâte à souder NeoDen ND450 intègre un système de marquage à double caméra-avec des sources lumineuses à 6-canaux, associé à un module de retour de réseau magnétique de haute précision, garantit une cohérence d'alignement exceptionnelle tout au long du processus opérationnel.
Product Details ofImprimante automatique de pâte à souder NeoDen ND450
Introduction
NéoDenLa ND450 est une imprimante à souder automatique de haute-précision conçue pour les lignes de production SMT avancées. À la base, la machine intègre l'innovationTête de raclette à suspension électrique + pneumatique-etModule de rétroaction à réseau magnétique de haute-précisionpour assurer une surveillance constante de la pression et une précision d’alignement supérieure.
Combiné avec unPlate-forme de réglage de PCB à 3 axesdoté d'un mécanisme spécialisé d'élimination du jeu et d'unCaméra Mark à source lumineuse à 6 canaux, le ND450 offre une stabilité et une cohérence exceptionnelles pour l'impression de PCB complexes.
C'est le choix idéal pour les industries exigeantes, notamment l'électronique grand public, l'électronique automobile.ctronics et instrumentation médicale, où une efficacité et une précision de production élevées sont primordiales.
Caractéristiques de l'imprimante à pâte à souder NeoDen ND450
Tête de raclette
Grâce à des conceptions innovantes de commande électrique et de circuits pneumatiques, la pression de la raclette est surveillée en permanence, garantissant sa stabilité tout au long du processus d'impression.
Support de fixation du pochoir
Les traverses usinées CNC-et les guides linéaires de haute-précision garantissent un jeu nul avant-vers-arrière, tandis que les vérins pneumatiques à double-action garantissent une fixation fiable et pratique du pochoir.
Plate-forme élévatrice réglable pour PCB
L'usinage entièrement CNC garantit la planéité de la plate-forme élévatrice. La conception du rail de guidage interne à 45 degrés permet une adaptation rapide aux PCB de différentes épaisseurs.
Plateforme de réglage des PCB
Assurer la stabilité et la cohérence.
Intègre un mécanisme spécialisé d'élimination du jeu des vis mères et des écrous pour garantir la précision de la correction de la position du PCB.
Module de pulvérisation de liquide de nettoyage
Utilise une pompe à eau et une-vanne unidirectionnelle, associées à un circuit de sécurité, pour garantir la stabilité et la sécurité pendant le fonctionnement.
Marquer la caméra
Doté d'une conception à double -caméra intégrée, équipée d'une source de lumière à 6 canaux, il s'adapte efficacement aux surfaces d'imagerie présentant des propriétés réfléchissantes variables.
Module de rétroaction à réseau magnétique
Les deux faisceaux de caméra sont conçus avec un système de rétroaction à réseau magnétique de haute-précision, garantissant stabilité et précision pendant le processus d'impression.
Module de nettoyage du dessous du pochoir
Un système d'-alimentation à couple élevé-et-de rétroaction garantit des cycles de papier stables, tandis qu'un mécanisme de levage flexible et un ventilateur à pression négative assurent un nettoyage approfondi du pochoir.
Spécification
| Taille du cadre | 400 * 300 mm - 650 * 550 mm | Vitesse d'impression | 1 - 100 mm/s |
| Taille du PCB | 50*50mm- 450*350mm | Précision d'impression | ± 0,025 mm |
| Épaisseur du PCB | 0.4 - 4 mm | Précision de répétition d'impression | ± 0,025 mm |
| Déformation des PCB | < 1% | Précision de la position de répétition de l'image | ±0,02 mm |
| Hauteur de transfert | 885 - 920 mm | Temps de cycle | 12-18 s/p |
| Vitesse de démoulage | 0.1 - 30 mm/s | Sens de transfert | L-R, R-L, L-L, R-R |
| Longueur de démoulage | 0 - 10 mm | Pression atmosphérique | 0.6 - 0.7 MPa |
| Alimentation | 220 V / 110 V | Longueur de grattoir applicable | 200 - 450 mm |
| Poids maximum de la planche | 4 kg | Écart de marge du conseil d’administration | 5 millimètres |
| Écart inférieur maximum | 25 mm | Vitesse de transfert | 0 - 400 mm/s |
| Pression d'impression | 0.5 - 10 kg | Course d'impression | 420 millimètres |
| Plage de réglage de la plateforme | X : ± 5 mm, Y : ± 5 mm, θ : ± 2,8 degrés | Système opérateur | Linux |
| Dimensions de la machine | 992 x 1305 x 1430 mm | Poids de la machine | 350 kg |
Vidéo de l'imprimante à pâte à souder NeoDen ND450
NeoDen : un fabricant d'équipements CMS fiable
usine
Profil de l'entreprise
Zhejiang NeoDen Technology Co., Ltd. fabrique et exporte diverses petites machines de sélection et de placement depuis 2010. Tirant parti de notre propre R&D expérimentée et d'une production bien formée, NeoDen gagne une grande réputation auprès des clients du monde entier.
Dans notre écosystème mondial, nous collaborons avec nos meilleurs partenaires pour fournir un service de vente plus concluant, un support technique hautement professionnel et efficace.
Nous pensons que des personnes et des partenaires formidables font de NeoDen une grande entreprise et que notre engagement en faveur de l'innovation, de la diversité et de la durabilité garantit que l'automatisation SMT est accessible à tous les amateurs, partout dans le monde.
attestation
exposition
FAQ
Q1 : Quel type d'imprimante est la NeoDen ND450 ?
R : La ND450 est une imprimante à souder automatique conçue pour la fabrication électronique de moyen-à-haut de gamme-. Son intention de conception originale est de fournir une imprimante de qualité professionnelle-entièrement fonctionnelle avec un faible encombrement et une rentabilité élevée-, ce qui la rend idéale pour les laboratoires de production et de R&D à petite échelle-de haute-précision et de haute-précision.
Q2 : Quelles sont les tailles de PCB maximales et minimales que le ND450 peut gérer ?
- Taille maximale du PCB : 450 mm x 350 mm
- Taille minimale du PCB : 50 mm x 50 mm
- Épaisseur du PCB : 0,4 mm - 4 mm
Q3 : Quel est le temps de cycle du ND450 ?
R : Le temps de cycle standard est de 12-18 s/p (hors temps de nettoyage), ce qui correspond parfaitement à la plupart des lignes de production SMT à grande vitesse.
Q4 : Quelles sont les exigences relatives à l’environnement d’installation et à l’alimentation en air ?
- Alimentation : 220 V (110 V en option), monophasé.
- Alimentation en air : 0.6 - 0.7 air comprimé stable Mpa.
- Poids de la machine : 350 kg, avec une structure stable pour absorber les micro-vibrations pendant le fonctionnement.
Q5 : La maintenance quotidienne est-elle compliquée ?
R : La conception est très-conviviale.
Les tâches quotidiennes consistent uniquement à vérifier l'objectif de la caméra, la pression de l'air et à s'assurer qu'aucun objet ne se trouve sur la plate-forme Thimble.
Une fois par mois, nettoyez et lubrifiez simplement la vis mère et le guide linéaire.
Le manuel fournit une liste détaillée des éléments d'inspection mensuelle qui peut être facilement complétée par les techniciens généraux.
