Machine de sélection et de placement NeoDen YY1
■ Taux de placement jusqu'à 4000 CPH
■ Précision de placement ±0,02 mm
■ Capacité du chargeur : 52 chargeurs de bande (tous de 8 mm)
Le NeoDen YY1 est une machine de sélection et de placement automatique de bureau haute-performances et haute-précision.
Vision intelligente : intègre un système indépendant de reconnaissance de vision double haute-définition haute-vitesse et une fonction de détection de vide. Il prend en charge une large gamme de composants allant de 0201 (taille la plus petite) jusqu'à 18 x 18 mm (taille la plus grande).
Production continue- : comprend le dispositif de changement automatique de buse (ANC) standard avec une capacité de 3 buses, permettant un processus de placement ininterrompu.
Product Details ofMachine de sélection et de placement NeoDen YY1
Introduction de la machine SMT
La machine de sélection et de placement SMT est une sorte d'équipement SMT automatisé, utilisé pour coller des composants électroniques sur des PCB.
Il reconnaît la position et la direction du composant par caméra, saisit automatiquement le composant et le colle sur le PCB.
La machine SMT à 2 têtes est principalement utilisée pour le prototypage R&D et les petites lignes de production SMT.
La petite machine de prélèvement et de placement de paillasse est facile à utiliser et à démarrer, ce qui améliore la productivité de la R&D et réduit les coûts.
Avantages de la machine pick & place NeoDen YY1 SMT
- Réduisez le faible coût de l'utilisateur et les performances stables du produit- Les mangeoires nouvellement conçues prennent en charge le rapport flexible des mangeoires de différentes tailles.
- Interface conviviale, simple et facile à démarrer- Système d'exploitation logiciel nouvellement développé, programmation et montage de visualisation.
- Entretien simple- La conception de la gamme de produits est simple et claire,-une conception à haute intégration sur une seule carte.
- Changeur automatique de buses d'aspiration SMT, commutation flexible de plusieurs buses d'aspiration.
Vidéo de la machine de sélection et de placement NeoDen YY1
Caractéristiques du NeoDen YY1
1. Des systèmes indépendants de reconnaissance de vision double haute-définition et haute-vitesse, ainsi que des caméras doubles pour-afficher en temps réel l'état de fonctionnement.
2. NeoDne YY1 prend en charge le chargeur de composants en vrac, le chargeur de bandes et le chargeur de plateau IC.
3. Système logiciel et interface utilisateur nouvellement conçus pour la programmation et le placement visuels, qui permettent une programmation rapide sur la machine, une interface conviviale et une utilisation facile.
4. Fonctionne dans un mode silencieux presque-parfait, ce qui en fait une machine de sélection et de placement écologique et sans pollution-.
Spécification
| Nom du produit | Machine de transfert NeoDen YY1 | Capacité de changement de buse | 3 buses |
| Style de machine |
Portique simple à 2 têtes |
Gamme de composants | Plus petite taille : 0201 |
|
Taux de placement |
Vision activée : 3000CPH |
Plus grande taille: 18*18mm | |
| Vision désactivée : 4000CPH | Hauteur maximale : 12 mm | ||
|
Capacité du chargeur |
Chargeur de bande : 52 (tous 8 mm) |
Rotation | ±180 degrés |
|
Mangeoire à bâtons : 4 |
Dimensions externes | Taille de la machine : 643(L)x530(L)x601(H)mm | |
|
Mangeoire flexible : 28 |
Taille de l'emballage : 700(L)x580(L)x585(H) mm (boîte en bois) | ||
|
Alimentateur en vrac : 19 |

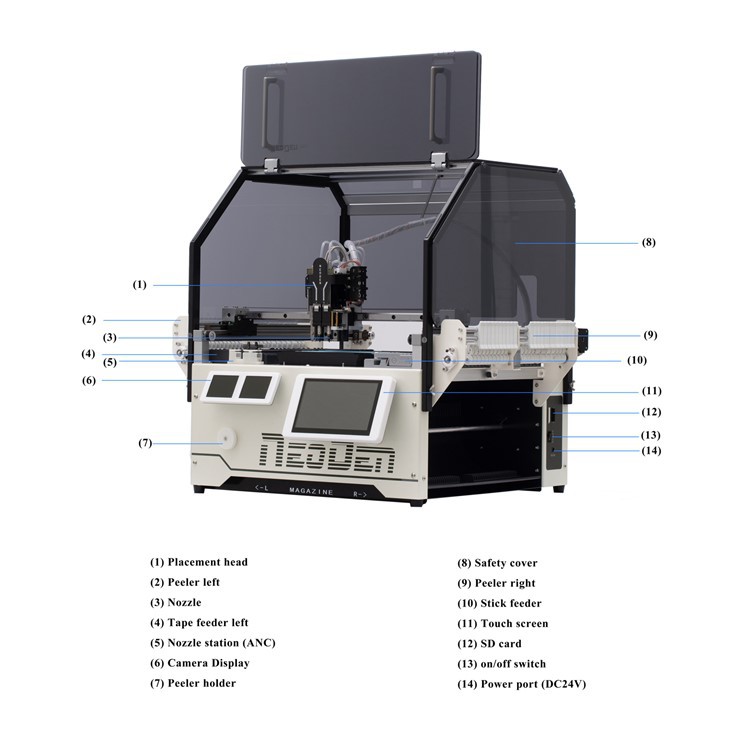

Détails
Des magazines puissants
Petite taille avec des magasins puissants et des chargeurs de bande nouvellement conçus pour prendre en charge la configuration de grandes bobines de bande de manière flexible,facile à installer et à remplacer facilement les bobines de ruban.
Tout nouveau gadget de peeling breveté
Il est facile à installer et flexible à retirer.
Il n'est pas nécessaire de collecter les films gaspillés.
Cela résout le problème d’instabilité et de décalage.
Écran tactile convivial
Il est doté d'un écran tactile capacitif-haute définition,
qui peut être ajusté de haut en bas pour répondre aux besoins de différents angles de vision.
Détection du vide et affichage-en temps réel
Équipé d'une fonction de détection de vide, peut définir de manière flexible les valeurs de détection de vide standard sur la tête de placement, toutes les informations peuvent être affichées visuellement.
Système à double vision avec-IC intégré
Des systèmes indépendants de reconnaissance de vision double haute-définition et haute-vitesse, ainsi que deux caméras pour-affichage en temps réel de l'état de fonctionnement.
Changeur de buse automatique
Il dispose de 3 emplacements pour le remplacement des buses, ce qui permet d'obtenir un maximum optimal de buses et d'obtenir une plus grande continuité de production.
Nos avantages
Fournir les instructions du produit.
Tutoriels vidéo YouTube.
Techniciens après-vente-expérimentés, service en ligne 24 heures.
Avec notre propre usine et plus de 10 ans d'expérience dans l'industrie SMT et les machines PNP.
Nous pouvons fournir à nos clients les produits-les plus rentables.
Si vous en avez besoin, n'hésitez pas à nous contacter pour plus d'informations.
À propos de NeoDen
Usine
attestation
exposition
Application de NeoDen YY1
Les machines de saisie et de placement de bureau jouent un rôle important dans le prototypage et la production pilote à petite échelle. Leur flexibilité, leur faible coût et leur facilité d'utilisation les rendent idéaux pour les organismes de recherche, les startups, les studios d'électronique, ainsi que pour les individus et les équipes qui ont besoin d'itérer rapidement sur des solutions de conception.
Champs applicables
1. Prototypage de produits électroniques en phase de R&D
Dès les premières étapes de la conception du produit, les ingénieurs doivent vérifier rapidement la faisabilité de la conception du circuit et produire un petit nombre de prototypes fonctionnels. La configuration d'une petite machine de sélection et de placement à faible coût ou d'une chaîne d'assemblage SMT de prototypage de prototypes peut améliorer l'efficacité et raccourcir le cycle de développement.
2. Éducation et recherche universitaire
Les collèges et les instituts de recherche utilisent souvent de petites machines de sélection et de placement pour enseigner le processus SMT, la production expérimentale de PCB et la vérification de prototypes de projets de recherche scientifique dans leurs laboratoires. Ils fournissent une plate-forme de pratique pratique et aident les étudiants et les chercheurs à maîtriser la technologie de montage en surface.
3. Créateurs et amateurs
pour les individus et les petites équipes engagés dans le développement innovant de produits électroniques, la configuration d'une machine de sélection et de placement de bureau afin qu'ils puissent être réalisés en-assemblage interne de PCB en petits lots et à haute densité-, réduisant ainsi la dépendance à l'égard d'une usine de traitement externe, pour protéger leurs droits de propriété intellectuelle.
4. Équipement médical, contrôle industriel, aérospatiale et autres domaines
La machine de sélection et de placement de bureau peut être utilisée pour la production de PCBA en petits lots et multi-espèces, afin de répondre à la demande de personnalisation.
5. Réparation et retouche électroniques
Dans le laboratoire ou la station de réparation, la mini machine de transfert peut être utilisée pour la réparation d'équipements électroniques complexes et le remplacement de composants. Surtout pour les puces à pas fin, il est particulièrement important de configurer un YY1.

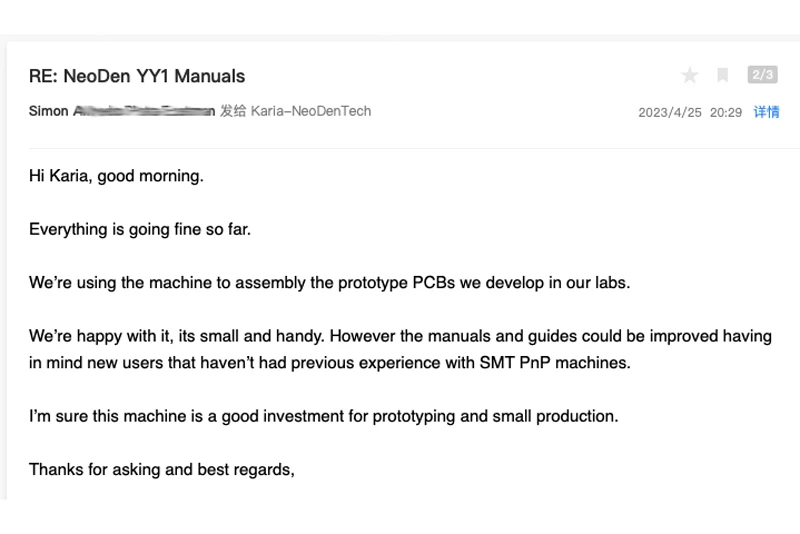

Cas client
Autre ligne de production SMT pour votre choix
Si vous en avez besoin, n'hésitez pas à envoyer votre demande.
FAQ
Q : Quels composants la machine de prélèvement et de placement NeoDen YY1 SMT peut-elle gérer ?
R : Le NeoDen YY1 prend en charge les composants de circuits intégrés de 0201 à 18 x 18 mm (hauteur maximale : 12 mm), y compris les composants en bande, en vrac et en bande.
Q : Quelles sont les principales caractéristiques de la machine de prélèvement et de placement à montage en surface NeoDen YY1 ?
- Changeur de buse automatique
- Système à double vision pour une précision de placement élevée
- Programmation visuelle
- Interface à écran tactile
- Tarif de placement : 3000 CPH (vision on) / 4000 CPH (vision off)
- Précision : ±0,02 mm
- Prend en charge des tailles de PCB jusqu'à 350 x 249 mm (alimentations latérales doubles-)
Q : Quelle est la période de garantie du NeoDen YY1 ?
R : Toutes les machines de prélèvement et de placement sont accompagnées d'une garantie de 2 ans.
Pendant cette période, si un problème survient, nous fournissons des solutions dans un délai d'une à deux heures par e-mail ou via l'assistance en ligne.
Les pièces de rechange seront expédiées gratuitement via DHL. Notre équipe après-vente est disponible les jours ouvrables et les jours fériés.
Q : J'utilise la machine SMT pour la première fois-Est-elle facile à utiliser ?
R : Nous comprenons qu’apprendre à utiliser une nouvelle machine peut être un défi. Pour vous aider à démarrer, nous proposons :
- Un manuel d'utilisation en anglais
- Vidéos guides
- Assistance par e-mail et WhatsApp pour une-assistance en temps réel
La plupart des clients sont capables de maîtriser l’opération en 1 à 3 jours.
Spécification de NeoDen YY1
| Nom du produit | Machine de transfert NeoDen YY1 | Capacité de changement de buse | 3 buses |
| Style de machine |
Portique simple à 2 têtes |
Gamme de composants | Plus petite taille : 0201 |
|
Taux de placement |
Vision activée : 3000CPH |
Plus grande taille: 18*18mm | |
| Vision désactivée : 4000CPH | Hauteur maximale : 12 mm | ||
|
Capacité du chargeur |
Chargeur de bande : 52 (tous 8 mm) |
Rotation | ±180 degrés |
|
Mangeoire à bâtons : 4 |
Dimensions externes | Taille de la machine : 643(L)x530(L)x601(H)mm | |
|
Mangeoire flexible : 28 |
Taille de l'emballage : 700(L)x580(L)x585(H) mm (boîte en bois) | ||
|
Alimentateur en vrac : 19 |
