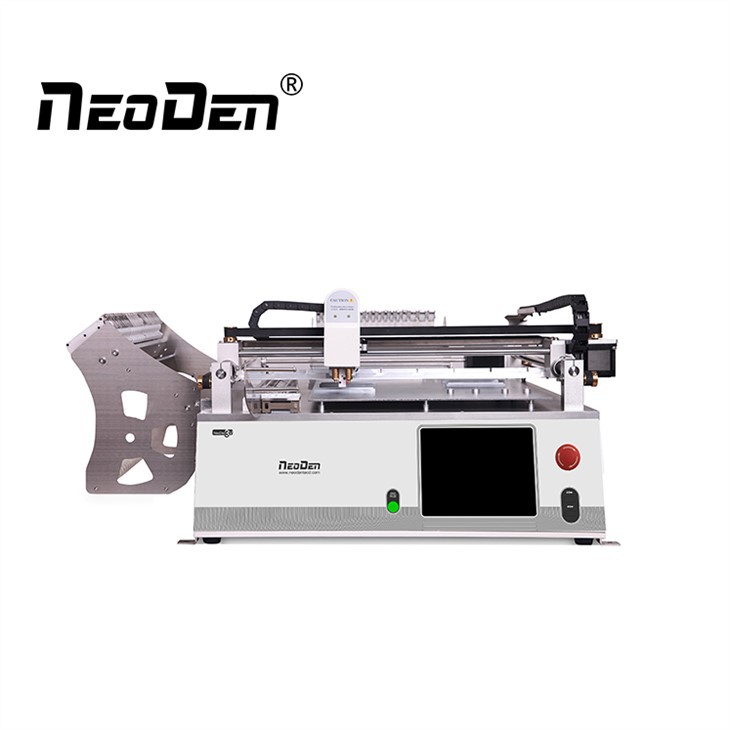

Machine de placement CMS NeoDen3V-A
NeoDen 3V a été abandonné. Vous recherchez une mise à niveau ?
Découvrez le NeoDen YY1, une alternative plus puissante et plus rentable-conçue pour dépasser vos besoins.
Brève introduction
La machine de placement SMT NeoDen3V est une version améliorée de la série TM245P.
Il comprend une double tête, 44 emplacements d'alimentation, un système de vision et un système de positionnement flexible, adaptés au prototypage et à la production de petits- lots moyens avec des performances stables et un prix abordable.
Caractéristiques
Système Full Vision 2 têtes
2 têtes de placement de haute-précision avec ±180 degrés
la rotation pourrait satisfaire le besoin de composants d'une large gamme.
Positionnement flexible du PCB
En utilisant des barres et des broches de support de PCB, où que vous souhaitiez placer le PCB et quelle que soit la forme de votre PCB, tout peut être bien géré.
Boîte à décollement automatique brevetée-
Actionneurs électromagnétiques brevetés, vous n'avez pas besoin de vous débarrasser manuellement du film de nylon gaspillé, ce qui vous fait gagner plus de temps et d'efforts.
Contrôleur intégré
Performances plus stables et maintenance plus facile.
Spécification
|
Modèle |
NeoDen3V (avancé)-Machine de placement SMT |
|
Nombre de têtes |
2 |
|
Alignement |
Vision |
|
Rotation |
±180 degrés |
|
Taux de placement |
5000CPH (sans vision) ; 3500CPH (avec vision) |
|
Capacité du chargeur |
Chargeur de bande : 44 (tous 8 mm) |
|
Alimentateur vibrant : 0~5 |
|
|
Chargeur de plateau : 5~10 |
|
|
Dimensions du tableau |
Maximum: 320*390mm |
|
Gamme de composants |
Les plus petits composants : 0402 |
|
Composants les plus grands : TQFP144 |
|
|
Hauteur maximale : 5 mm |
|
|
Nombre de pompes |
3 |
|
Précision du placement |
±0,02 mm |
|
Système d'exploitation |
Windows XP-NOVA |
|
Pouvoir |
160~200W |
|
Approvisionnement en électricité |
110V/220V |
|
Taille de la machine |
820(L)*680(L)*410(H)mm |
|
Taille de l'emballage |
1001(L)*961(L)*568(H)mm |
|
Poids net |
60 kg |
|
Poids brut |
85 kg |
Programmation
A. Générer un fichier de coordonnées à partir d'un logiciel de conception de PCB (AD, Eagle, KiCad, Upverter, etc.)
1. Prenons comme exemple le logiciel Altium Designer 6.9, à partir duquel nous pouvons générer un csv. déposer.
2. Modifiez le fichier de coordonnées généré pour vous assurer que la machine peut lire.
Copiez le fichier sur une clé USB, puis importez-le dans NeoDen3V.
Tout ce processus ne prend que 3 minutes
B. Programmation manuelle
Si vous n'avez pas de configuration PCB, vous pouvez également facilement programmer un fichier de travail à l'aide du système de vision.
Effet de placement
Bienvenue pour consulter plus de vidéos de placement sur la chaîne YouTube NeoDen.
Retour
Emballage
 |
 |
Garantie
La période de garantie est d'un an à compter de l'achat et d'un service d'assistance à vie ainsi que d'un approvisionnement à long terme-au prix d'usine.
NeoDen fournira un service d'assistance en ligne en matière de questions/réponses, de dépannage et de conseils techniques.
