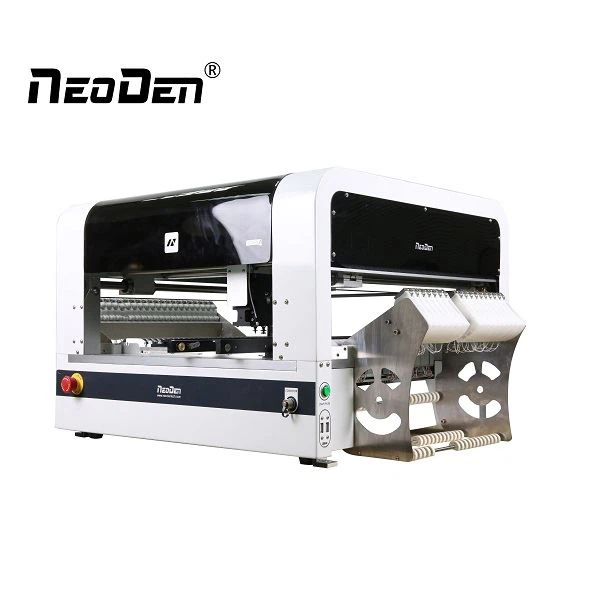

Machines SMT avec système de vision NeoDen4

Introduction

NeoDen4 est une machine pick and place flexible pour tous types de production.

Avec des taux de placement de 10 100 cph, jusqu'à 48 emplacements d'alimentation, des rails automatiques et des alimentateurs électroniques, les utilisateurs peuvent passer du prototype à la production sur la même machine, économisant ainsi du temps de programmation et de configuration des tâches.

Il s'agit d'une machine de placement compacte qui offre la flexibilité (flexibilité des composants, flexibilité des PCB et flexibilité de la production) et la rapidité nécessaires pour répondre aux exigences d'un marché en constante évolution.

Secteur d'application

industrie de l'électroménager, industrie de l'électronique automobile, industrie de l'énergie, industrie des LED, industrie de la sécurité, des instruments et des compteurs, industrie de la communication, industrie du contrôle intelligent, industrie de l'Internet des objets et industrie militaire, etc.

Regardez la vidéo sur YouTube

Pleins feux

1. Système de vision

Une caméra orientée vers le haut et une caméra orientée vers le bas identifient et calibrent simultanément les différents composants et améliorent considérablement la précision du placement du 0201 au BGA.

2. Quatre têtes de précision

4 têtes de placement de haute précision avec une rotation de ± 180 degrés qui adoptent un mode de couplage suspendu, entièrement symétrique et à haut degré, pour garantir qu'elles peuvent monter des composants avec un espace plus élevé, plus doux et plus précis.

3. Distributeurs électroniques automatiques

Adopte une technique de correction des erreurs d'alimentation pour aider à lisser la cueillette et réduire l'écart.

4. Les rails automatiques permettent un placement continu

Des rails automatiques de 1,5 m peuvent être connectés à des convoyeurs universels pour obtenir un placement continu.

5. Le convoyeur général est pris en charge

Avec un port de convoyeur, une ligne de production SMT à guichet unique peut être configurée, ce qui permet de gagner du temps et d'économiser du travail.

6. Prend en charge la mise à niveau du système à distance

NeoDen fournira un service technique et une mise à niveau du système à vie.

Spécification

Modèle	Machines SMT avec système de vision NeoDen4	Capacité du chargeur	Chargeur de bande : 48 (tous 8 mm)
Style de machine	Portique simple à 4 têtes		Alimentateur vibrant : 5
Taux de placement	Vision sur : 5,000CPH		Bac d'alimentation : 5
Taux de placement	Vision désactivée : 10 000 CPH (optimal)	Gamme de composants	Plus petite taille : 0201
Alignement	Vision de la scène	Gamme de composants	Plus grande taille : 32 x 32 mm (pas de mine 0,5 mm)
Hauteur maximale	5 mm	Dimensions de la planche	Maximum: 310 x 1500mm
Rotation	±180 degrés	Dimensions de la planche	140 x 1500 mm (avec 1 plateau à gaufres)
Contrôle principal	Interface utilisateur graphique	Alimentation en électricité	110V/220V
Pouvoir	180W	Poids	Poids net : 60 kg
Dimensions extérieures	Taille de la machine : 870(L)x680(l)x480(H)mm	Poids	Poids brut : 80 kg
Taille de l'emballage	940(L)x740(W)x600(H)

Accessoires

Conditionnement

Paiement et livraison

Mode de paiement : PayPal ou virement bancaire

La méthode de livraison par défaut est via DHL (porte à porte), sauf exigence spécifique du client.

Délai de livraison : 7 - 10 jours ouvrés.

Garantie

La période de garantie est de 2 ans à compter de la date d'achat et comprend un service d'assistance à vie ainsi qu'un approvisionnement à long terme au prix d'usine. NeoDen fournira un service de questions/réponses en ligne et de dépannage ainsi qu'un service de conseils techniques.

À propos de nous

usine

À propos de NeoDen

1. NeoDen est un concepteur et fabricant professionnel de machines de prélèvement et de placement de bureau avec 30 brevets et certificat CE.

2. Total de 8 agences au Japon, en Inde, aux Pays-Bas, en Corée du Sud, en Iran, en Turquie, au Brésil et au Chili, ce qui contribue à fournir un service direct et une meilleure communication sur les territoires locaux.

3. L'équipe du service après-vente se compose de 14 ingénieurs professionnels, qui aident à répondre aux requêtes et aux demandes des clients dans les 8 heures, à fournir des solutions professionnelles dans les 24 heures, les jours ouvrables et les jours fériés.
