Vidéo d'assemblage de la carte CMS NeoDen4

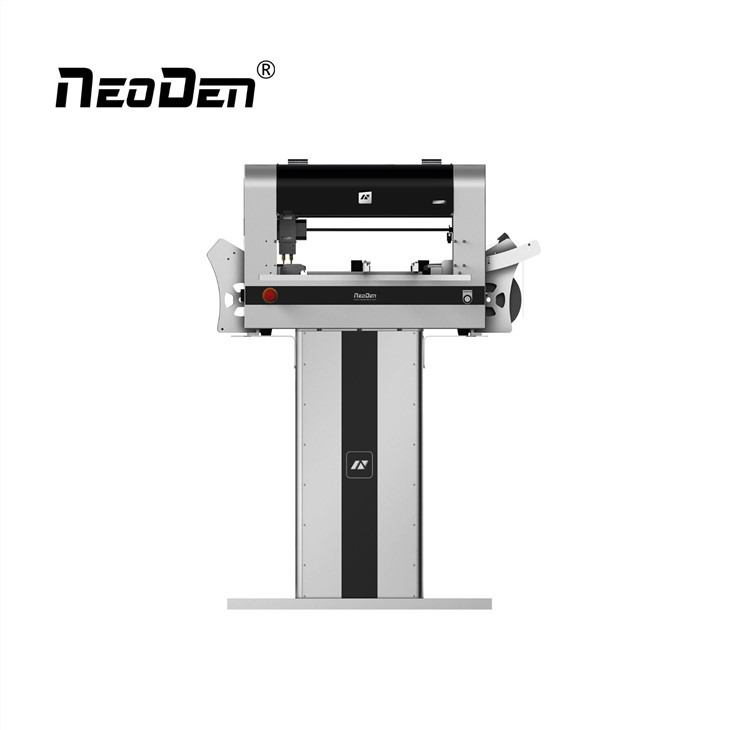

Assemblage de circuits imprimés NeoDen4 SMT

Fonctionnalité

L'assemblage de la carte NeoDen4 SMT est adopté avec deux caméras, quatre têtes, des rails automatiques, un chargeur électronique,

deux ports de convoyeur, qui permettent d'obtenir une grande précision, une structure simple, des performances stables et une utilisation facile.

Ce manuel couvre l'installation, la configuration, la personnalisation et le fonctionnement de la machine de prélèvement et de placement NeoDen4. Veuillez lire ce manuel dans son intégralité avant de travailler sur la machine.

spécification

Nom du produit	Assemblage de la carte CMS NeoDen4	Mangeoires	48 pièces
Style de machine	Portique simple à 4 têtes	Puissance de travail moyenne	220V/160W
Taux de placement	4000CPH	Gamme de composants	Plus petite taille : 0201
Dimension externe	L 680L 870H 460mm		Plus grande taille : TQFP240
PCB applicable maximum	290mm*1200mm		Hauteur maximale : 5 mm

Détails

Rails automatiques

A. Le support se connecte directement au convoyeur conventionnel.

B. Réglez la position d'alimentation n'importe où.

C. Montez facilement les planches trop longues.

Quatre buses

N’importe quelle taille de buse peut être installée

Conçu dans un cadre suspendu et entièrement symétrique

Montez en même temps à 360 degrés

Système de vision

(caméra tournée vers le haut et vers le bas)

Equipé de caméras CCD industrielles à grande vitesse

Précision de placement fortement améliorée de 0201 à BGA

Mangeoires électroniques

Alimentateurs de bandes et de bobines de 8 mm

Adopte la technique de correction des erreurs d'alimentation

gérer jusqu'à 5 tubes séparés

Emballer

packing

Mangeoires et buses

Les chargeurs électriques de bandes et de bobines, les chargeurs vibrants et les chargeurs virtuels à plateaux sont tous pris en charge.

En raison de la flexibilité de l'architecture et de la nécessité de travailler avec des quantités de pièces abordables, des bandes courtes peuvent également être configurées sur le plateau de la machine.

N'importe quelle taille de buse peut être installée dans l'un des quatre emplacements de la tête, de sorte qu'une seule machine peut gérer tous les composants nécessaires sans qu'il soit nécessaire de changer de buse.

Les buses à ressort s'enclenchent et se retirent simplement de la tête. N'importe quelle buse peut être installée à l'un des quatre emplacements de la tête.

Fournir une ligne de production d'assemblage SMT à guichet unique

FAQ

Q1: C'est la première fois que j'utilise ce genre de machine, est-ce facile à utiliser ?

R : Nous avons un manuel d’utilisation en anglais et un guide vidéo pour vous apprendre à utiliser la machine.

Si vous avez encore des questions, veuillez nous contacter par email/skype/whatapp/téléphone/service en ligne trademanager.

Q2:Êtes-vous une entreprise commerciale ou un fabricant ?

R : Nous sommes un fabricant professionnel spécialisé dansMachine CMS, Machine de sélection et de placement, four de refusion, imprimante d'écran, ligne de production SMT et autres produits SMT.

Q3: Comment je paye?

R : Mon ami, il existe de nombreuses façons.

T/T (nous préférons celui-ci), Western Union, PayPal, choisissez votre préféré.
