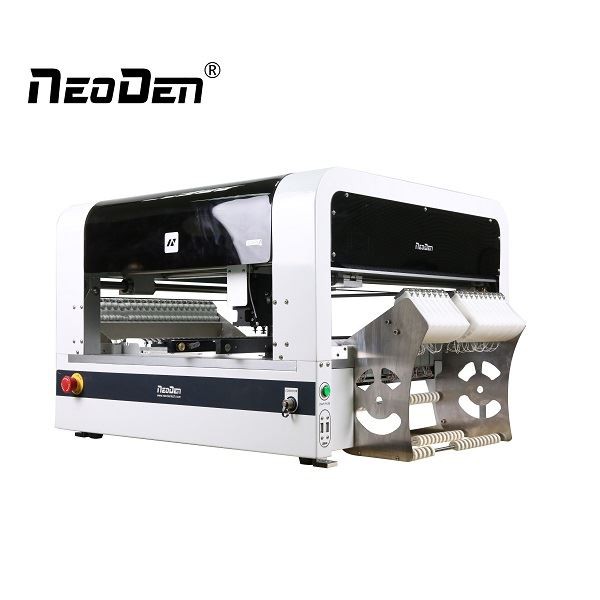

NEODEN4 SMD PICK ET PLACE

Spécification

Nom de produit	NEODEN4 SMD PICK ET PLACE	Mangeurs	48 pièces
Style machine	Portique unique avec 4 têtes	Pouvoir de travail moyen	220V/160W
Taux de placement	4000cph	Gamme de composants	Plus petite taille: 0201
Dimension externe	L 680 * W 870 * H 460 mm		Plus grande taille: TQFP240
PCB max applicable	290 mm * 1200 mm		Hauteur maximale: 5 mm

Détails

Neoden Recherche indépendante et développement Double Rails en ligne:

Les machines équipées du système de rail de chargement automatique peuvent accueillir des planches à la largeur et en longueur.

Même lorsque le système de rail est installé, tout espace restant sur la table est toujours disponible pour les plateaux et les bandes courtes.

Quatre buses de haute précision

1. Toute buse de taille peut être installée dans l'un des quatre emplacements de la tête, de sorte qu'une seule machine peut gérer tous les composants nécessaires sans avoir besoin de changements de buse.

2. Les buses chargées à ressort s'accrochent simplement et sortent de la tête. Toute buse peut être installée dans l'un des quatre emplacements de la tête.

Système de vision

La caméra à l'air vers le bas:

Une fois les coordonnées établies, les moteurs pas à pas en boucle semi-fermés sont capables de répéter ces emplacements à une précision de 20 µm sans plus nécessaire pour cette caméra.

La caméra à l'apparence ascendante:

Le système de vision calcule la différence entre la position idéale et réelle (à la fois XY et Rotation), puis corrige toute erreur avant de placer précisément le composant.

48 8 mm de ruban adhésif

Les mangeoires électriques sont des unités contrôlées par microprocesseur bon marché mais sophistiquées appariées.

De plus, le mangeoire de vibration (inclus) peut gérer jusqu'à 5 tubes séparés.

La quantité d'espace disponible pour les composants nourris aux plateaux et les bandes courtes dépend de l'immobilier disponible sur la table.

Emballer

SMD pick and place

Prudence

Installation

1. Veuillez mettre la machine dans un endroit horizontal.

2. Veuillez garder le sol propre et sec, et la machine doit être mise à la terre pour éviter les chocs électriques ou les fuites.

Entretien

1. La réparation et l'étalonnage doivent être exploités par un technicien mécanique qualifié. Lorsque vous remplacez les pièces, veuillez utiliser la pièce fournie par Neoden. Nous ne sommes pas responsables de tout résultat d'accident de l'utilisation de la pièce non standard.

2. Assurez-vous que les boulons - les écrous sont resserrés après la réparation, l'étalonnage ou le remplacement de n'importe quelle pièce.

Note

Vérifiez l'environnement de travail s'il est sûr ou non

La machine démarrera une inspection de 1-2 minutes après le démarrage. Il entre dans la page d'opération une fois terminé. Besoin d'attendre 1 à 2 minutes après l'activation de la machine, la tête de montage se déplacera en diagonale, puis entrera dans la page d'opération
