Machine de sélection et de placement à faible coût
NeoDen 3V a été abandonné. Vous recherchez une mise à niveau ?
Découvrez le NeoDen YY1, une alternative plus puissante et plus rentable-conçue pour dépasser vos besoins.
NMachine de sélection et de placement eoDen 3V à faible coûtvidéo
Machine de sélection et de placement NeoDen 3V à faible coût
Fonctionnalité
Le monteur de puces NeoDen3V est une version améliorée de la série TM245P.
Il comprend une double tête, 44 emplacements d'alimentation, un système de vision et un système de positionnement flexible, adaptés au prototypage et à la production de petits- lots moyens avec des performances stables et un prix abordable.
Spécification
|
Nom du produit |
Machine de sélection et de placement à faible coût NeoDen 3V (Standard) |
|
Nombre de têtes |
2 |
|
Alignement |
Vision |
|
Rotation |
±180 degrés |
|
Taux de placement |
5000CPH (sans vision) ; 3500CPH (avec vision) |
|
Capacité du chargeur |
Chargeur de bande : 24 (tous 8 mm) |
|
Alimentateur vibrant : 0~5 |
|
|
Chargeur de plateau : 5~10 (Personnalisation prise en charge) |
|
|
Dimensions du tableau |
Maximum: 320*420mm |
|
Gamme de composants |
Les plus petits composants : 0402 |
|
Composants les plus grands : TQFP144 |
|
|
Hauteur maximale : 5 mm |
|
|
Nombre de pompes |
3 |
|
Précision du placement |
±0,02 mm |
|
Système d'exploitation |
Windows XP-NOVA |
|
Pouvoir |
160~200W |
|
Approvisionnement en électricité |
110V/220V |
|
Taille de la machine |
820(L)*650(L)*410(H)mm |
|
Taille de l'emballage |
1001(L)*961(L)*568(H)mm |
| N.W./G.W. |
55Kg/80Kg |
Détails
Système de vision complète à 2 têtes
2 têtes de placement de haute-précision avec ±180 degrés
la rotation pourrait satisfaire le besoin de composants d'une large gamme.
Boîte à décollement automatique brevetée-
Actionneurs électromagnétiques brevetés dont vous n'avez pas besoin de vous en débarrasser
le film de nylon gaspillé manuellement, ce qui vous fait gagner plus de temps et d'efforts.
Positionnement flexible du PCB
En utilisant des barres et des broches de support PCB, où vous le souhaitez
pour mettre le PCB et quelle que soit la forme de votre PCB,
tout peut être bien géré.
Contrôleur intégré
Performances plus stables et maintenance plus facile.
Correction d'angle de carte PCB
L'angle du PCB influencera la précision du montage.
Plus l'angle est proche de 0 degré, mieux c'est, et la déviation de l'ange doit être inférieure à 1 degré.
L'angle du PCB est généré en fonction des coordonnées du PCB en panneaux, mais nous pouvons également ajuster l'angle manuellement.
Cliquez sur le bouton « Angle PCB », en fonction de l'index de la machine pour choisir deux points, puis un nouvel angle PCB sera généré. (Notez que les deux points doivent être sur une seule ligne verticale ou horizontale).
Fournir une-ligne de production d'assemblage SMT unique
Présentation du produit
Imprimante à pochoirs FP2636
1. Supports et broches en L pour fixer les PCB, applicables à la fixation et à l'impression de plusieurs types de PCB, plus flexibles et pratiques.
2. Le cadre de fixation mécanique pour une installation et un remplacement rapides des pochoirs sans cadre,
Machine CMS NeoDen4
Installées avec des caméras CCD industrielles à grande vitesse et fonctionnant avec nos algorithmes brevetés de traitement de distorsion d'image, les caméras peuvent reconnaître et aligner différents composants de quatre buses.
À l'aide de la caméra supérieure-et de la caméra orientée vers le bas, ils afficheront le processus de sélection avec une image haute définition.
Four de refusion NeoDen IN6
La conception met en œuvre une plaque chauffante en alliage d'aluminium qui augmente l'efficacité énergétique du système. Le système de filtrage de fumée interne améliore les performances du produit et réduit également les émissions nocives.
Les fichiers de travail peuvent être stockés dans le four et les formats Celsius et Fahrenheit sont disponibles pour les utilisateurs.
C'est particulièrement un bon choix pour les clients qui préfèrent un projet de prototype comme dispositif de démarrage. Si vous en avez besoin, n'hésitez pas à nous contacter.
FAQ
Q1:Comment puis-je acheter une machine chez vous ?
R : (1) Consultez-nous en ligne ou par e-mail-.
(2) Négocier et confirmer le prix final, l'expédition, le mode de paiement et d'autres conditions.
(3) Envoyez-vous la facture de performance et confirmez votre commande.
(4) Effectuez le paiement selon la méthode indiquée sur la facture pro forma.
(5) Nous préparons votre commande selon les termes de la facture pro forma après confirmation de votre paiement intégral. Et contrôle de qualité à 100 % avant expédition.
(6) Envoyez votre commande par express, par avion ou par mer.
Q2:Comment puis-je payer ?
R : Mon ami, il existe de nombreuses façons.
T/T (nous préférons celui-ci), Western Union, PayPal, choisissez votre préféré.
Q3: Est-ce difficile d'utiliser ces machines ?
R : Non, ce n’est pas difficile du tout.
Pour nos anciens clients, 2 jours maximum suffisent pour apprendre à utiliser les machines.
À propos de nous
exposition
Attestation
usine

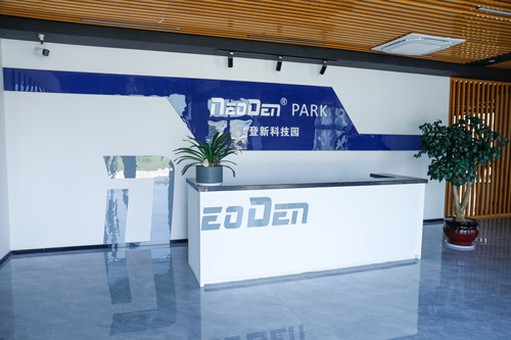

Zhejiang NeoDen Technology Co., Ltd., fondée en 2010, est un fabricant professionnel spécialisé dans la machine de transfert SMT, le four de refusion, la machine d'impression au pochoir, la ligne de production SMT et d'autres produits SMT. Nous avons notre propre équipe de R&D et notre propre usine, profitant de notre propre R&D expérimentée, d'une production bien formée, et avons acquis une grande réputation auprès des clients du monde entier.
Dans notre écosystème mondial, nous collaborons avec nos meilleurs partenaires pour fournir un service de vente plus concluant, un support technique hautement professionnel et efficace.
Nous pensons que des personnes et des partenaires formidables font de NeoDen une grande entreprise et que notre engagement en faveur de l'innovation, de la diversité et de la durabilité garantit que l'automatisation SMT est accessible à tous les amateurs, partout dans le monde.
Si vous en avez besoin, n'hésitez pas à nous contacter !
