Petit prototype de carte PCB de coût bas de machine d'Assemblée de SMT de bureau de double caméra
NeoDen 3V a été abandonné. Vous recherchez une mise à niveau ?
Découvrez le NeoDen YY1, une alternative plus puissante et plus rentable-conçue pour dépasser vos besoins.
Petite machine de sélection et de placement NeoDen3V Introduction
NeoDen3V est une version améliorée de la série TM245P.
Il comprend une double tête, 44 emplacements d'alimentation, un système de vision et un système de positionnement flexible, adapté au prototypage, à la production en petits lots avec des performances stables et un prix abordable.
Industrie d'application : industrie des appareils électroménagers, industrie de l'électronique automobile, industrie de l'énergie, industrie des LED, sécurité, industrie des instruments et des compteurs, industrie de la communication, industrie du contrôle intelligent, industrie de l'Internet des objets et industrie militaire, etc.
Projecteurs
1. Système de vision. Une caméra-orientée identifie et calibre les différents composants et améliore considérablement la précision du placement de 0402 à TQFP.
2. Contrôleur intégré. Performances plus stables et maintenance plus facile.
3. Dispositif de décharge automatique avec engrenage électronique à pression magnétique.
4. Correction mécanique pour le montage IC.
5. Fonction de récupération automatique de la sortie.
6. Fonction de positionnement flexible du PCB.
7. Prend en charge la mise à niveau du système à distance, NeoDen fournira un service technique et une mise à niveau du système à vie.
Caractéristiques
|
Modèle |
NeoDen3V-Avancé |
|
Style de machine |
Portique simple à 2 têtes |
|
Alignement |
Vision de la scène |
|
Taux de placement |
Vision activée : 3 500 CPH |
|
Vision désactivée : 5 000 CPH |
|
|
Capacité du chargeur |
Chargeur de bande : 44 (tous 8 mm) |
|
Alimentateur vibrant : 5 |
|
|
Alimentateur de plateaux : 10 |
|
|
Gamme de composants |
Plus petite taille : 0402 (01005 pouces) |
|
Plus grande taille : TQFP100 (pas de plomb 0,5 mm) |
|
|
Hauteur maximale |
5mm |
|
Rotation |
±180 degrés |
|
Précision du placement |
±0,02 mm |
|
Dimension du panneau (mm) |
Maximum : 320 x 390 mm |
|
Système d'exploitation |
Windows XP-NOVA |
|
Approvisionnement en électricité |
110V/220V |
|
Pouvoir |
160~200W |
|
Dimensions extérieures (mm) |
Taille de la machine : 820(L)x680(L)x410(H) |
|
Poids net |
60kg |
|
Nombre de pompes |
3 |
Gamme de composants
0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, 3528, 5050, SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252,
Composants IC (taille IC inférieure à 20 * 20 mm, pied PIN inférieur à 100, pas fin - supérieur à 0,5 mm, hauteur du composant inférieure à 3 mm)
Détail

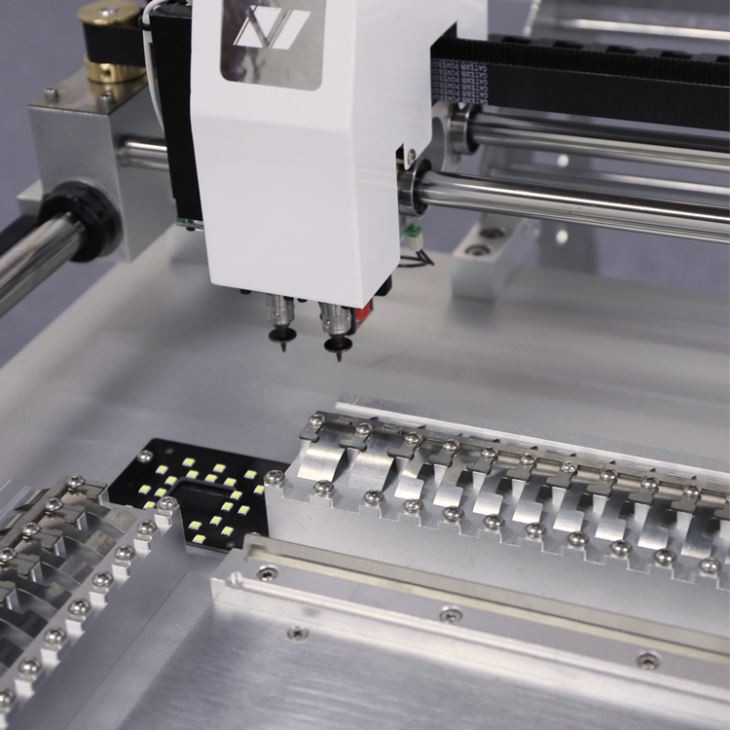

2 têtes de haute-précision
Rotation de ±180 degrés
Satisfaire le besoin de composants à large gamme
Positionnement flexible du PCB
Placez le composant n'importe où
bien gérer différentes formes de PCB
Boîte de peeling automatique brevetée-
Actionneurs électromagnétiques brevetés
vous fait gagner plus de temps et d'efforts
Contrôleur intégré
Performances plus stables et maintenance plus facile
