Drapeaux de soudure sur une carte de circuit imprimée
Les drapeaux ou les pointes de soudure sont dus soit à une application de flux incohérente, soit à un mauvais contrôle du drainage de la soudure par la vague.
Si une mauvaise application de flux est la cause, il y aura d’autres preuves sur la surface de la planche, comme les moustaches minces de soudure semblables à des sentiers d’escargot sur un chemin de jardin.
Un mauvais contrôle de la séparation de l’onde de soudure tendrait à être une faute aléatoire, pas sur les mêmes contacts à chaque fois. Cela est dû au flux arrière de l’onde n’étant pas réglé correctement sur une vague de style lambda. La soudure doit circuler à la même vitesse et la même direction que la planche pendant la séparation de la vague. Courir légèrement plus vite ne provoquera normalement pas de pic, mais courir lentement ou ne coule pas du tout augmentera les pics.
Figure 1 : Drapeaux ou pointes de soudure.
Si les pointes sont toujours sur la pointe des fils, il peut s’agir d’un problème de soudure causé par les extrémités coupées nues. Si les fils sont coupés par le fournisseur ou coupés et stockés pendant une longue période de temps, l’extrémité nue du plomb s’oxyde et sera difficile à mouiller avec la soudure. Si le plomb est lent à mouiller, il sera également lent à drainer, d’où un pic peut se former.
Dans certaines occasions, le pic peut être un problème thermique simplement éliminé par un temps d’immersion plus long dans la vague ou augmenter la chaleur avant. Un composant dont la masse est élevée peut avoir une avance de la même taille que les autres parties. Pendant la pré-chaleur de la planche, il se peut qu’il n’y ait pas d’occasion d’absorber la chaleur par le plomb pour surmonter cette charge thermique. Comme les fils du composant se séparent de la vague, ils refroidiront beaucoup plus rapidement, laissant soit des pointes ou des shorts.
Les drapeaux de soudure indiqués à la figure 2 sont probablement dus à des flux incohérents, qui devraient être visibles sur d’autres zones de la planche. La longueur des broches est également excessive. La longueur du plomb ne doit pas dépasser 1,5 à 2,0 mm en dessous du niveau de la planche. Le court-circuit peut également se produire lors de la sortie de l’arrière de l’onde si les fils du composant sont traînés à travers la couche d’oxyde d’onde plutôt la sortie d’une surface propre.

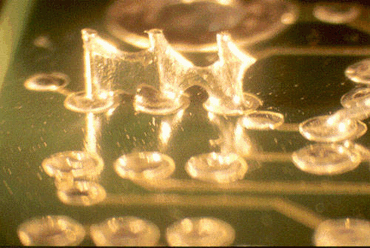

Figure 2 : Des flux incohérents ont probablement causé ces drapeaux de soudure.
