La pâte à braser ou la crème à braser est simplement une suspension de fines particules de brasure dans un véhicule de flux. Dans l'industrie électronique, la pâte à souder est utilisée dans la technologie de montage en surface (SMT) pour souder des composants électroniques SMD sur la carte de circuit imprimé.
La composition des particules peut être adaptée pour produire une pâte de la plage de fusion souhaitée. Des métaux supplémentaires peuvent être ajoutés pour modifier les compositions de pâte pour des applications spécialisées. La taille et la forme des particules, la teneur en métal et le type de flux peuvent être modifiés pour produire des pâtes de viscosité variable.
Pâte à souder sans plomb
Avec la mise en œuvre de la directive RoHS (Restriction of Hazardous Substances) dans l'industrie électronique par l'Union européenne et de nombreux autres pays, la plupart des entreprises de produits électroniques optent désormais pour une technologie sans plomb. Le fil de soudure et la pâte à souder sans plomb sont fabriqués avec une composition et un rapport différents. Mais la composition et le ratio les plus populaires et les plus largement utilisés sont le SAC (étain-cuivre-cuivre) dans le ratio 96,5% étain + 3,0% argent et 0,5% cuivre.
La soudure sans plomb a un point de fusion plus élevé que la soudure étain-plomb 63/37 ou 60/40 conventionnelle. De plus, les joints de soudure ne sont pas aussi brillants que la soudure à l'étain-plomb.
Écran de collage de soudure
Certaines des principales caractéristiques à considérer lors du choix d’une sérigraphie pour la crème à braser sont la taille maximale du circuit imprimé qui peut être manipulé, les contrôles d’alignement précis de l’écran et de la répétabilité de l’impression, ainsi que le mécanisme de maintien de la carte. Des progrès considérables ont été accomplis dans le domaine des distributeurs de pâtes à braser, du criblage et du pochoir pour les pâtes sur les substrats. Chaque méthode de distribution de la crème à braser a ses avantages et ses inconvénients, mais la méthode la plus largement utilisée consiste à appliquer au pochoir à la fois pour la reprise et la production à grande échelle. Vastex est un fabricant et un fournisseur bien connu d’équipements de sérigraphie.
Imprimante de soudure semi-automatique YS350 de NeoDen
Pochoirs pour application de pâte à souder
Il existe trois manières principales de fabriquer des pochoirs pour la pâte à souder:
Gravure chimique
Découpe au laser
Électroformage
La gravure chimique est l’option la plus ancienne, la plus largement utilisée et la moins chère. La découpe au laser et l'électroformage, en particulier ce dernier, trouvent un intérêt dans les applications où la précision est primordiale. Outre le type de pochoir, le type de lame de raclette est très important. Les raclettes à lame métallique sont largement utilisées car elles nécessitent moins d'entretien que les raclettes en caoutchouc.

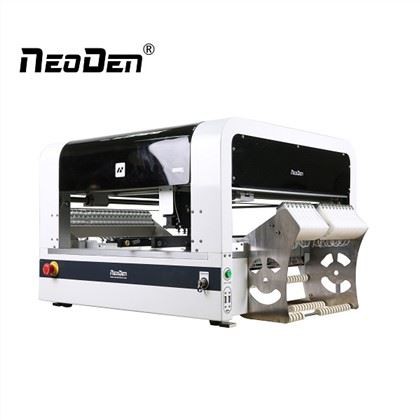

NeoDen fournit des solutions complètes pour la chaîne de montage de smt, notamment un four de refusion SMT, une machine à souder à la vague, une machine pick and place, une imprimante de pâte à souder, un chargeur de PCB, un déchargeur de PCB, un monteur de puces, une machine SMT AOI, une machine SMT SPI, une machine SMT X-Ray, Equipement de chaîne de montage SMT, équipement de production de circuits imprimés Pièces de rechange smt etc. Tout type de machines SMT dont vous pourriez avoir besoin, veuillez nous contacter pour plus d'informations:
