Manuel du processus de soudage de reflux: un guide complet de la conception à la mise en œuvre

Dans le monde axé sur la précision de l'industrie manufacturière de l'électronique, leMachine de soudure de reflavageLe processus sert de moteur central duLigne de production SMT. Il détermine directement la qualité de soudure des PCB, la fiabilité des produits et l'efficacité de la production. Les statistiques montrent que la plupart des défauts de production de SMT découlent des problèmes de contrôle des processus dans les courbes de température de la étape de la soudure de reflux, de la sélection de l'équipement incorrect ou un réglage insuffisant des paramètres peuvent tous entraîner des joints de soudure froide, des ponts ou des dommages aux composants, entraînant des coûts de rétablissement en flèche.

En tant que fabricant professionnel deÉquipement SMT, nous comprenons qu'un processus de soudage de reflux scientifique et systématique n'est pas simplement un problème technique mais un facteur critique dans la compétitivité d'une entreprise. Cet article vous guidera à travers l'ensemble du processus de soudage de reflux, de la création de conception à la mise en œuvre, en fournissant des directives exploitables.

SMT production line

Le processus de soudage de reflux commence par une phase de conception rigoureuse. Cette étape détermine le succès ou la défaillance de la mise en œuvre ultérieure et nécessite une planification systématique qui intègre les caractéristiques des produits, les propriétés des matériaux et les capacités de l'équipement.

Tout d'abord, effectuez une analyse approfondie de la conception et de la liste des composants PCB. Les planches à haute densité (telles que les PCB HDI) ou les produits contenant des composants BGA nécessitent une uniformité à température extrêmement élevée. Des composants plus grands (tels que les condensateurs électrolytiques) nécessitent une rampe de température plus douce pour éviter la fissuration de la contrainte thermique. De plus, la sélection de la pâte de soudure est critique: la pâte de soudure sans plomb (comme SAC305) a un point de fusion d'environ 217 degrés, nécessitant un contrôle de température plus précis; La pâte de soudure contenant du plomb a un point de fusion plus faible (183 degrés), mais les réglementations environnementales deviennent plus strictes, de sorte que la conformité doit être évaluée.

Le profil de température est «l'ADN» de la soudure de reflux et doit être conçu en quatre étapes:

Zone de préchauffage (température ambiante → 150 degrés):La pente doit être contrôlée à 1 à 3 degrés / seconde pour éviter les éclaboussures de pâte de soudure.
Zone de maintien (150–180 degré):Temps 60 à 120 secondes pour activer le flux et éliminer les oxydes.
Zone de reflux (pic 220–250 degré):La température de pointe doit dépasser le point de fusion de la pâte de soudure de 5 à 20 degrés, avec un temps de 30 à 60 secondes.
Cooling zone (>4 degrés / seconde):Le refroidissement rapide forme des joints de soudure fiables et empêche l'épaisseur excessive du composé intermétallique.

Les limites de l'équipement doivent être évaluées pendant la phase de conception. Le nombre de zones de température (6-12 zones) et l'uniformité du flux d'air (± 1 degré de fluctuation) d'un four à souder de reflux en air affectent directement la précision de la courbe. Si le produit contient des composants sensibles (comme les LED), il est nécessaire de confirmer si l'équipement prend en charge la protection de l'azote (pour réduire les risques d'oxydation).

Une fois la conception terminée, le processus entre dans la phase de sélection et de réglage des paramètres de l'équipement. Cette étape transforme la théorie en un plan exécutable, les performances de l'équipement déterminant directement les limites de processus.

L'équipement de soudage de reflux commun sur le marché comprend des types d'air chaud, infrarouge et hybrides.

Le type d'air chaud offre une excellente uniformité de température et convient à la plupart des applications SMT.
Le type infrarouge se réchauffe rapidement mais est sensible à l'obstruction des composants.
Le type hybride combine les avantages des deux et convient aux produits à haute fiabilité (tels que l'électronique automobile).

Considérations clés pendant la sélection:

Nombre de zones de température:6 zones sont suffisantes pour les planches à 4 couches, mais 8 à 10 zones sont nécessaires pour les cartes de 8 couches ou supérieures ou celles contenant des BGAS.
Circuit de refroidissement:Un module de refroidissement d'air indépendant peut réduire le temps de refroidissement à 2 à 3 secondes, minimisant les vides des joints de soudure.
Caractéristiques intelligentes:Comme la surveillance de la courbe en temps réel.

Après l'installation de l'équipement, les paramètres doivent être vérifiés par étapes:

Entrée des paramètres de base:Sur la base des modèles de courbe de la phase de conception, définissez des températures cibles pour chaque zone de température, vitesse du convoyeur et vitesse du flux d'air.
Test de débit:Exécutez le four vide et utilisez un thermocouple de type K pour mesurer la distribution de température à l'intérieur du four, garantissant que la différence de température entre les zones est<±2°C.
Test de chargement:Chargez des PCB réels (avec des composants) et effectuez trois tests de température de la fournaise (en utilisant un compteur de température de fournaise KIC), en comparant la courbe mesurée avec la courbe de conception.
Points de réglage des clés:Si la température de pointe est insuffisante, augmentez le point de consigne de la zone de reflux; Si le refroidissement est trop lent, augmentez la vitesse du ventilateur de refroidissement.
Exemple de données:Lorsqu'un client produisait des modules 5G, la pente de refroidissement de la courbe initiale n'était que de 2 degrés / s, ce qui a entraîné un taux de vide de base de soudure BGA de 15%; Après ajustement, il a augmenté à 5 degrés / s, réduisant le taux de vide à moins de 3%.

Les paramètres doivent considérer l'environnement de l'atelier: lorsque l'humidité dépasse 60% de Rh, la pâte de soudure est sujette à l'absorption d'humidité, donc le temps de préchauffage doit être prolongé; La vitesse de charge de la bande transporteuse (espacement des PCB) affecte le transfert de chaleur, donc un espacement minimum de 5 cm est recommandé. De plus, établissez une base de données de matériaux: enregistrez l'activité et la viscosité de chaque lot de pâte de soudure pour éviter la dérive de processus causée par les variations par lots.

La sélection de l'équipement n'est pas la fin mais le début. L'équipement de haute qualité fournit un «espace de tolérance d'erreur» - lorsque les paramètres sont affinés, le système peut se stabiliser rapidement plutôt que d'amplifier les erreurs.

Une fois les paramètres de paramètres établis, la phase de mise en œuvre dynamique commence. Cette phase met l'accent sur le cycle "Test-Feedback-Optimisation" pour garantir la robustesse du processus.

Initier la production de pilotes à petite échelle (recommandés de 50 à 100 planches), en se concentrant sur trois types d'inspections:

Machine SMT AOI:Siez des ponts de soudure, des boules de soudure et des joints de soudure froids.
Inspection des rayons X SMT:Pour les composants BGA / CSP, vérifiez les taux de vide.
Analyse en coupe transversale:Échantillonnage au hasard et observer microscopiquement la microstructure du joint de soudure.

Dépannage des problèmes communs:

If "tombstone effect" (components standing upright) occurs, check if the preheating slope is too steep (>3 degré / seconde);
Si les joints de soudure apparaissent gris (oxydation), confirmez si la zone de refroidissement est trop lente ou si le flux d'azote est insuffisant.
Enregistrez toutes les données pour établir la fenêtre de processus initiale (fenêtre de processus).

Sur la base des données de production pilote, implémentez le cycle PDCA:

P (plan):Définir les objectifs d'optimisation (par exemple, taux de vide<10%).
D (do):Paramètres de clé affinés (par exemple, température de la zone de reflux +5 degré, flux d'air de refroidissement +10%).
C (vérifier):Comparez les données AOI / radiographie pour quantifier les effets d'amélioration.
A (ACT):Solidifiez les paramètres efficaces et mettez à jour SOP.

Un mécanisme de maintenance doit être établi pendant la production de masse:

Inspections quotidiennes:Calibrez les thermocouples et les couteaux d'air propre (pour éviter les blocages provoquant des températures inégales) au début de chaque décalage.
Entretien régulier:Inspectez les radiateurs et les ventilateurs mensuellement et effectuez un étalonnage complet de la température du four tous les trimestres.
Construction de la base de connaissances:Enregistrez chaque problème de processus (par exemple, certains modèles de composants sujets au soudage à froid) dans la base de données pour former une «carte d'expérience de processus».

Simultanément, les opérateurs entraînent à identifier les courbes anormales pour permettre une réponse rapide.

Règle d'or lors de la mise en œuvre: "Il n'y a pas de courbe optimale, seulement la courbe la plus appropriée." Les processus doivent évoluer dynamiquement avec les itérations du produit.

Cause: temps de maintien insuffisant, flux non complètement activé.

Solution: prolongez le temps de séjour à 90 secondes ou passez à la pâte de soudure à faible résidue.

Cause: refroidissement lent ou pureté insuffisante de l'azote (<99.9%).

Solution: Augmentez le taux de refroidissement à plus de 4 degrés / s et assurez-vous que le débit d'azote reste stable à 10-15 L / min.

Preventive Recommendations: Establish "process health" metrics, such as a curve CPK value (process capability index) >1.33 indiquant la stabilité. Effectuer une analyse régulière de la répétabilité et de la reproductibilité du système de mesure) pour assurer la fiabilité du système de mesure.

Le processus de la machine à souder de reflux nécessite un support professionnel à chaque étape, de la planification avant-gardiste pendant la conception à un réglage fin pendant la mise en œuvre. En tant que fabricant avec 15 ans d'expérience dans le domaine de l'équipement SMT, nous avons vu d'innombrables entreprises à obtenir des améliorations significatives des taux de rendement grâce à l'optimisation des processus. Par exemple, après avoir adopté notre four à souder de reflux intelligent, un client a connu une réduction de 40% des taux de défaut et une augmentation de 25% de la capacité de production. Si vous souhaitez configurer une ligne de production SMT adaptée à vos besoins, n'hésitez pas à nous contacter.

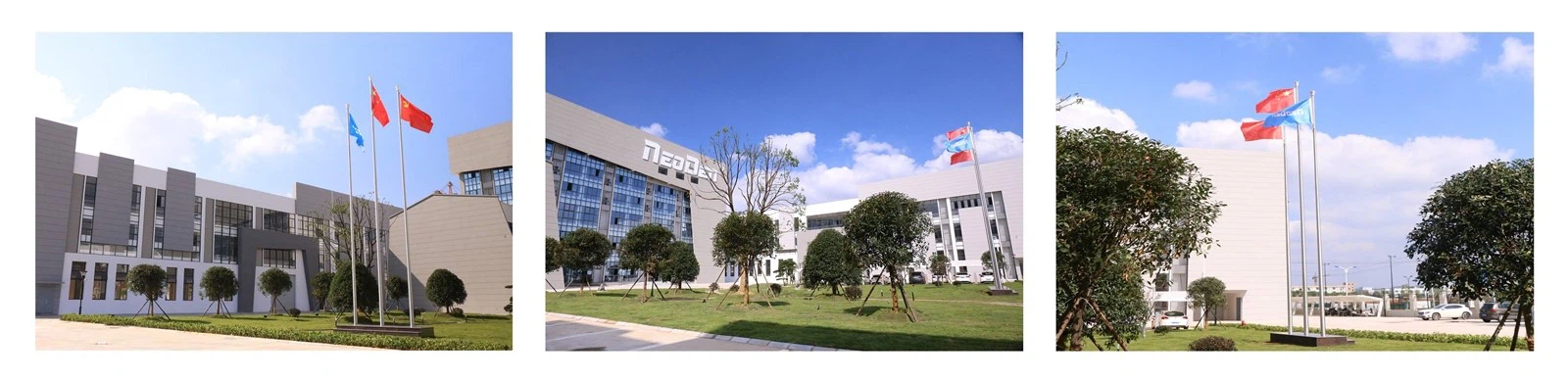

factory
